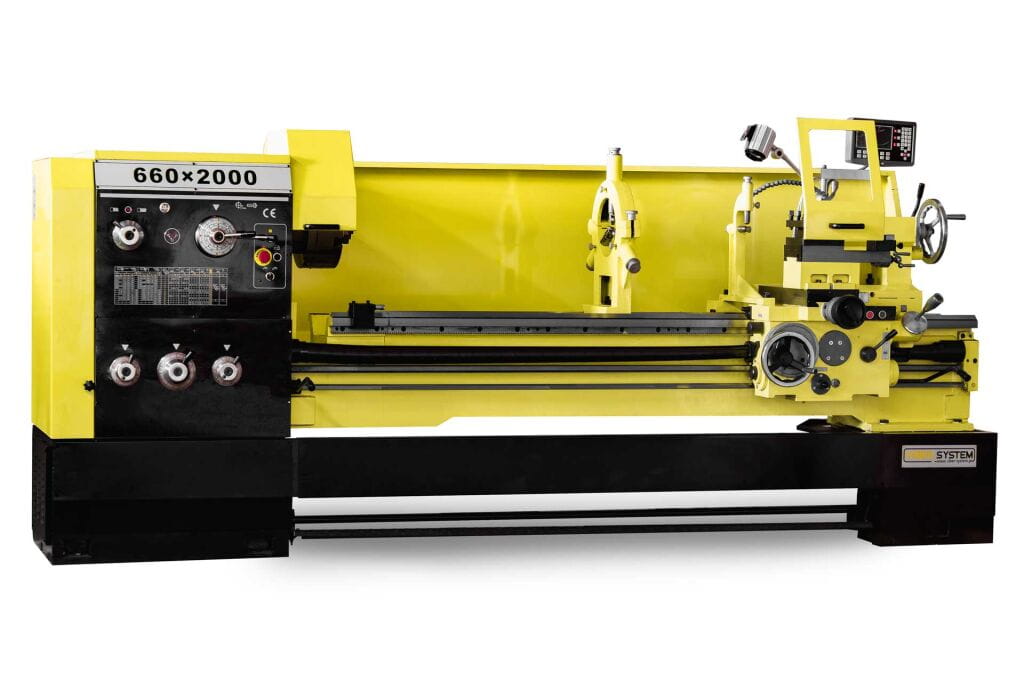

Tokarka do metalu VIBER-SYSTEM 660x2000 mm z cyfrowym odczytem położenia

Tokarka do metalu VIBER-SYSTEM 660x2000 mm z cyfrowym odczytem położenia

Nr artykułu: tokarka-660-2000

Przemysłowa tokarka do metalu Viber-System 660x2000 to zaawansowane urządzenie, wyróżniające się solidną żeliwną konstrukcją łoża, która zapewnia wyjątkową stabilność i odporność na wibracje. Tokarka posiada przekładnię z precyzyjną regulacją prędkości obrotowej od 9 obr./min oraz mocny silnik indukcyjny o mocy 7,5 kW/400V, co gwarantuje maksymalny moment obrotowy. Duży przelot wrzeciona wynoszący 105 mm umożliwia obróbkę większych elementów. Maszyna jest zalecana do toczenia stali twardych i toczenia mechanicznego, oferując szerokie możliwości zastosowania.

Tokarka do metalu oferuje średnicę toczenia 660 mm i długość toczenia 2000 mm, wyposażona jest w posuw przyspieszony oraz cyfrowy odczyt położenia, umożliwia to szybkie i precyzyjne wykonywanie złożonych operacji toczenia w zakładach przemysłowych i warsztatach.

• Solidna konstrukcja przystosowana do dużych obciążeń
• Powierzchnia prowadnic utwardzona poprzez hartowanie powierzchniowe i precyzyjnie szlifowana.
• Wszystkie koła zębate są utwardzane i precyzyjnie szlifowane.
• Wrzeciono charakteryzuje się wysoką sztywnością i dokładnością.
• Szybki posuw w saniach.
• Zastosowanie systemu sprzęgła w wrzecienniku.
• Precyzyjnie szlifowane koła zębate, charakteryzujące się niskim poziomem hałasu
• Bezpieczny i niezawodny system elektryczny

Przemysłowa tokarka do metalu Viber-System 660x2000 to zaawansowane urządzenie, wyróżniające się solidną żeliwną konstrukcją łoża, która zapewnia wyjątkową stabilność i odporność na wibracje. Tokarka posiada przekładnię z precyzyjną regulacją prędkości obrotowej od 9 obr./min oraz mocny silnik indukcyjny o mocy 7,5 kW/400V, co gwarantuje maksymalny moment obrotowy. Duży przelot wrzeciona wynoszący 105 mm umożliwia obróbkę większych elementów. Maszyna jest zalecana do toczenia stali twardych i toczenia mechanicznego, oferując szerokie możliwości zastosowania.

Cechy produktu:

• Wszechstronność zastosowań: Tokarka doskonale sprawdza się przy toczeniu powierzchni wewnętrznych i zewnętrznych, stożków, polerowaniu, gwintowaniu metrycznym i calowym, wierceniu oraz przeciąganiu.
• Nowoczesna konstrukcja: Tokarka jest uniwersalna i łatwa w obsłudze, co czyni ją idealnym rozwiązaniem dla zakładów remontowych, narzędziowych oraz przy produkcji seryjnej.
• Odczyt cyfrowy 3-osiowy: Ułatwia precyzyjną kontrolę nad procesem obróbki, zwiększając efektywność pracy.
• Szeroki zakres zastosowań: Znajduje zastosowanie w ogólnym budownictwie maszyn, produkcji seryjnej, warsztatach kształcenia zawodowego i innych.
• Wyjmowany mostek: Umożliwia obróbkę elementów o dużej średnicy, co zwiększa wszechstronność maszyny.
• Nowoczesne łożyskowanie: Trzpień zasadniczy jest wyposażony w łożyska kulkowe, co zapewnia płynność i precyzję obróbki.
• Centralny układ przełączania posuwów: Wraz ze śrubą pociągową i wałkiem pociągowym do gwintowania, umożliwia dokładne i efektywne wykonanie operacji.
• Precyzyjna regulacja: Regulacja obrotów i posuwu jest niezwykle precyzyjna, co pozwala na dokładną obróbkę materiału.
• Stabilność i odporność na wibracje: Żeliwne łoże urządzenia jest odporne na skręcenia i wibracje, co stanowi podstawowy warunek dla dokładnego toczenia.

Dane techniczne:

• ROZSTAW KŁÓW: 2000 mm
• WYSOKOŚĆ KŁÓW: 230 mm
• ŚREDNICA OBROTU NAD ŁOŻEM: 660 mm
• ŚREDNICA OBROTU NAD WGŁĘBIENIEM: 870 mm
• ŚREDNICA OBROTU NAD SANIAMI ŁOŻA: 420 mm
• SZEROKOŚĆ ŁOŻA: 405 mm
• PRZELOT WRZECIONA: 105 mm (D8/D11)
• STOŻEK WRZECIONA: 113 (1:20)
• ZAKRES OBROTÓW: 36 - 1600/13-1400 obr./min
• MAKSYMALNY WYMIAR NARZĘDZIA: 25x25 mm
• ZAKRES POSUWÓW WZDŁUŻNYCH: 0,063 - 2,52 mm
• ZAKRES POSUWÓW POPRZECZNYCH: 0,027 - 1,07 mm
• GWINT METRYCZNY: 1-14 mm/22
• GWINT CALOWY: 28-2TPI/26
• GWINT MODUŁOWY: 0,5-7mm/18
• GWINT DP: 56-4DP/24
• ŚREDNICA KŁA: 75 mm
• PRZESUW KŁA: 150 mm
• STOŻEK KONIKA: MK 5
• MOC SILNIKA S1/S6: 7,5/9 kW (10,0 KM)
• MOC POMPKI SILNIKA S1/S6: 0,1/0,12 kW
• WYMIARY MASZYNY: 3400 x 1150 x 1800 mm
• WAGA: 3400 kg (±2%)

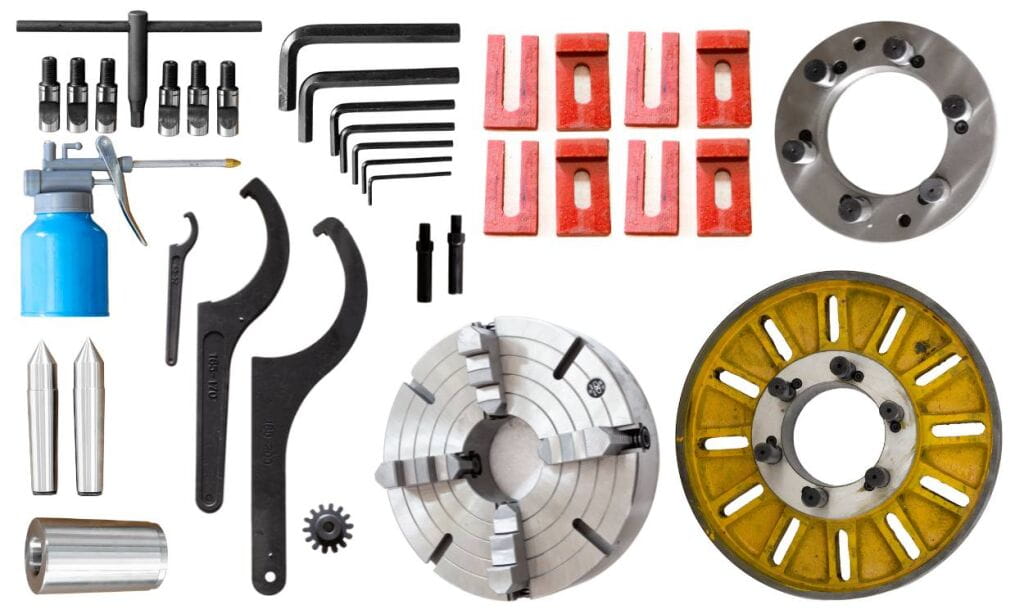

Wyposażenie podstawowe:

• Uchwyt tokarski 3-szczękowy 320 mm
• Uchwyt tokarski 4-szczękowy 400 mm
• Tarcza tokarska 435 mm
• Podtrzymka stała 6~125 mm
• Podtrzymka ruchoma 6~100 mm
• Tarcza napędowa
• Zegar do gwintowania
• Układ chłodzenia
• Hamulec nożny
• Oświetlenie halogenowe
• Kieł i tuleja redukcyjna
• Smarownica
• Skrzynka narzędziowa
• Tokarka do metalu Viber-system 660x2000 mm z Cyfrowym odczytem położenia

Dodatkowe informacje:

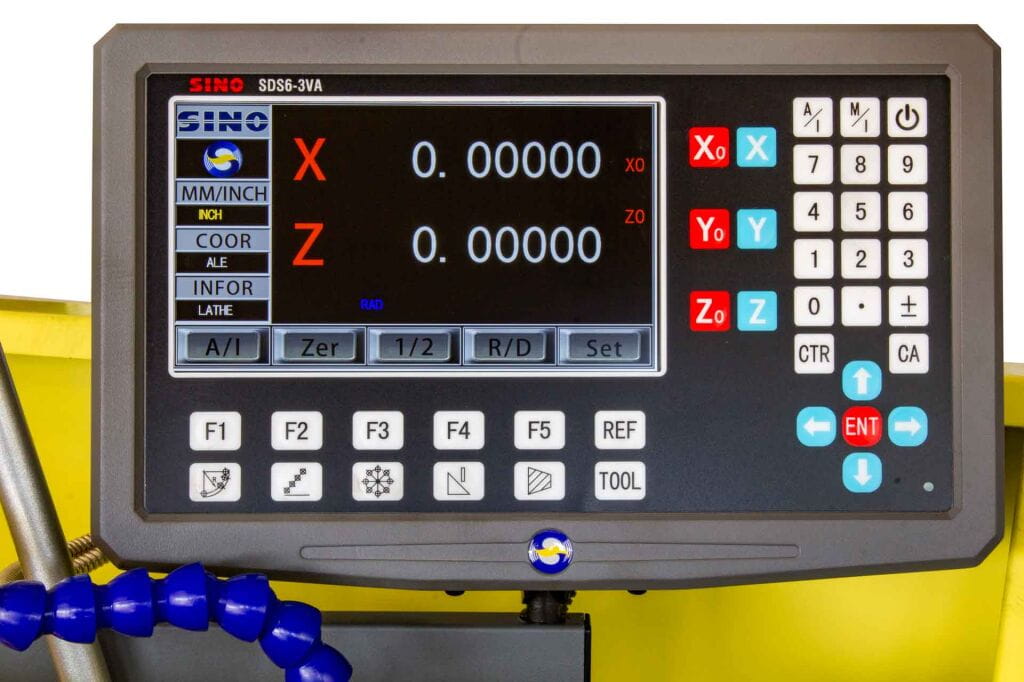

Cyfrowy odczyt położenia

Tokarka została wyposażona w trzyosiowy system pomiarowy, w którym dołożony został trzeci liniał – dzięki temu odczyt cyfrowy odbywa się teraz w trzech osiach. Rozwiązanie to zapewnia jeszcze większą kontrolę nad procesem toczenia i ułatwia precyzyjne ustawianie narzędzia, co przekłada się na wyższą dokładność obróbki.
