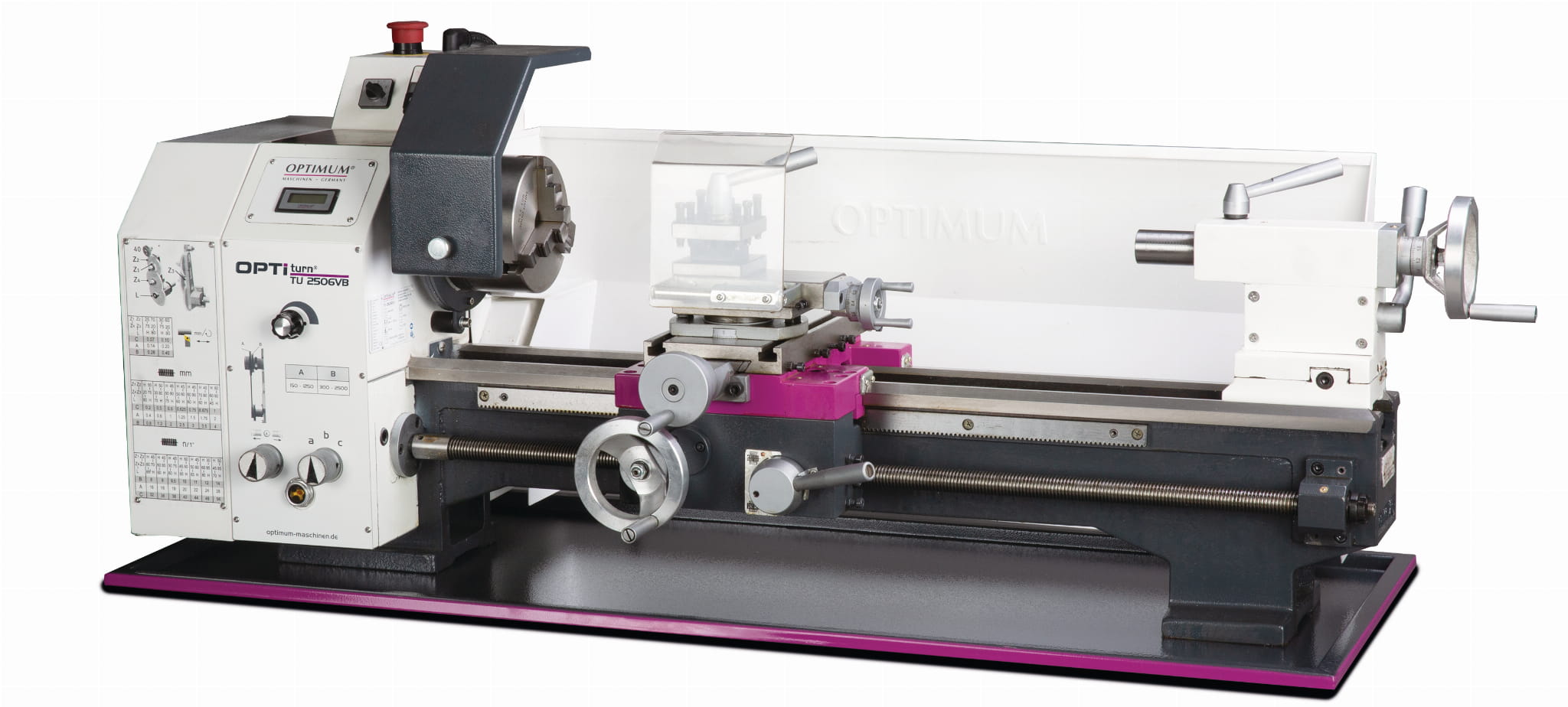

Tokarka OPTIturn TU 2506VB

Tokarka OPTIturn TU 2506VB

Nr artykułu: 3425010

Cechy produktu:

• Precyzyjnie wykonane
• Mocny, bezobsługowy silnik
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współśrodkowość końcówki wrzeciona ≤ 0,009 mm
• Współśrodkowość uchwytu tokarskiego ≤ 0,04 mm
• Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Śruba prowadząca ułożyskowana w dwóch łożyskach spiekanych
• Wszystkie prowadnice regulowane listwami klinowymi
• Obroty prawe / lewe w pulpicie sterowniczym przełączane
• Wrzeciona trapezowe wrzeciona
• Łożysko oporowe
• Łożyska stożkowe w jakości P5
• Hartowane wrzeciono główne osadzone w regulowanych precyzyjnych łożyskach stożkowych
• Hartowana końcówka wrzeciona z otworem Ø 26 mm
• Kółka na wózku z regulowaną dokładną skalą 0,04 / 0,01 mm
• Prowadnica górna na prowadnicy poprzecznej przesuwna

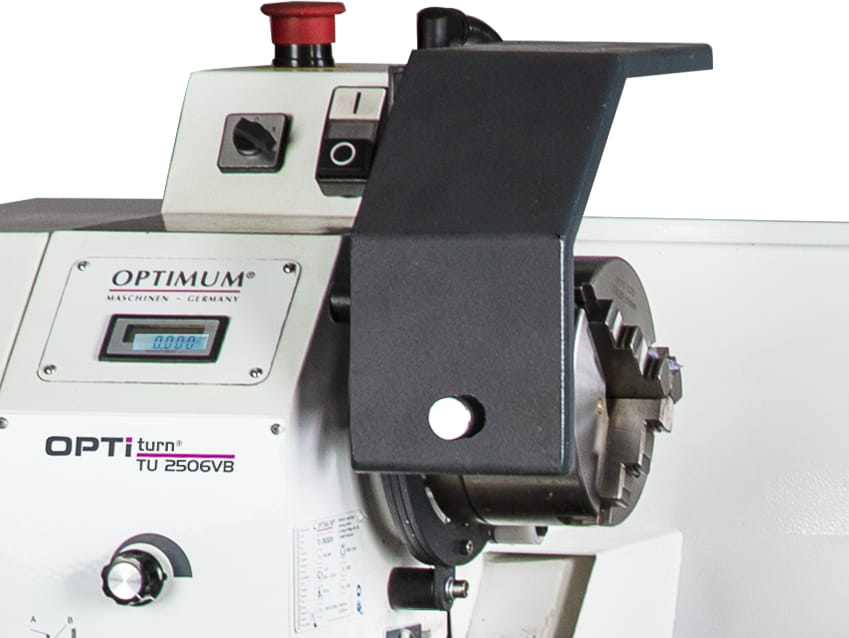

• Zabezpieczenie przeciw wiórom na prowadnicy górnej

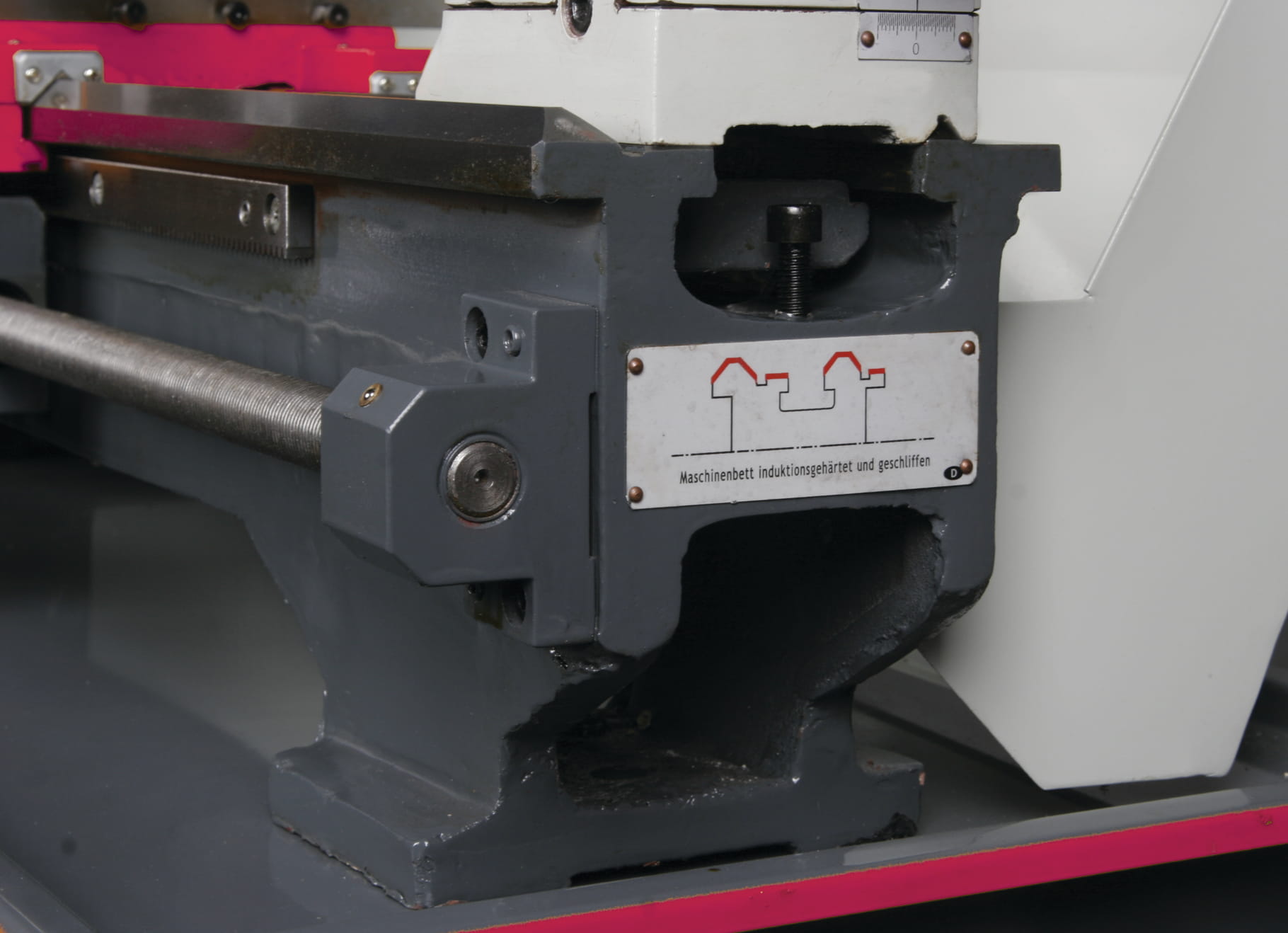

• Silnie użebrowane łoże pryzmatyczne z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
• Końcówka do toczenia stożków ± 5 mm regulowana
• Końcówka i koło ręczne z regulowaną dokładną skalą 0,02 mm

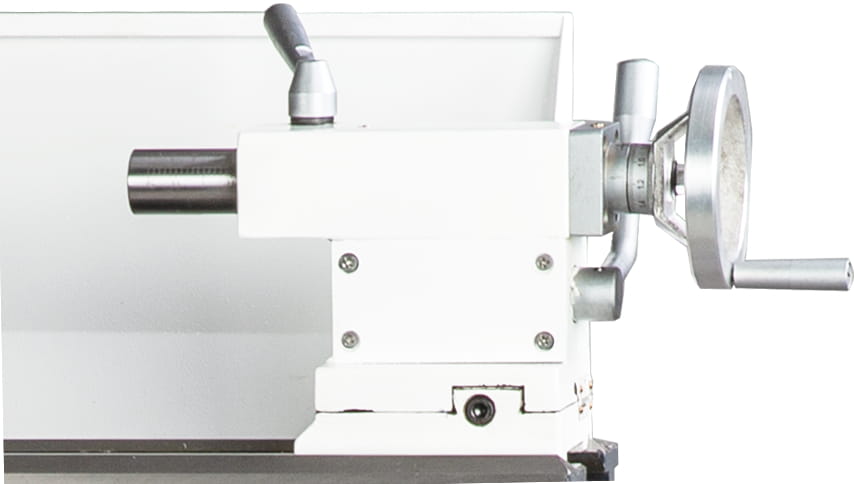

• Szybkie, łatwe i beznarzędziowe przestawianie konika za pomocą dźwigni zaciskowej
• Wyłącznik udarowy zatrzymania awaryjnego
• Kwadratowy uchwyt narzędziowy
• Uchwyt tokarski 3-szczękowy w standardowym wyposażeniu
• Zestaw przekładni wymiennych w standardowym wyposażeniu do nacinania gwintów
• W pełni wyposażony, umożliwiający użytkownikowi pracę natychmiast po uruchomieniu

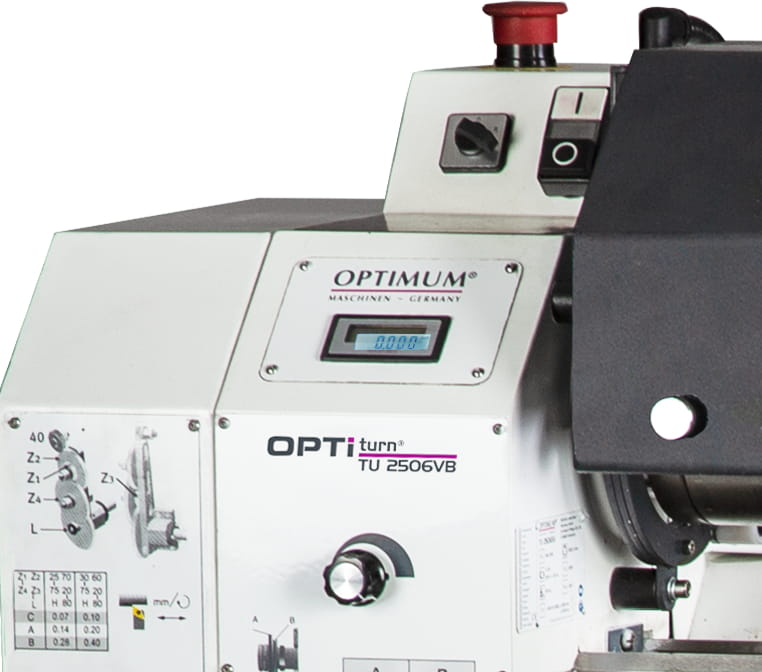

• TU 2506VB: Łatwa zmiana prędkości obrotowej poprzez potencjometr

Dane techniczne:

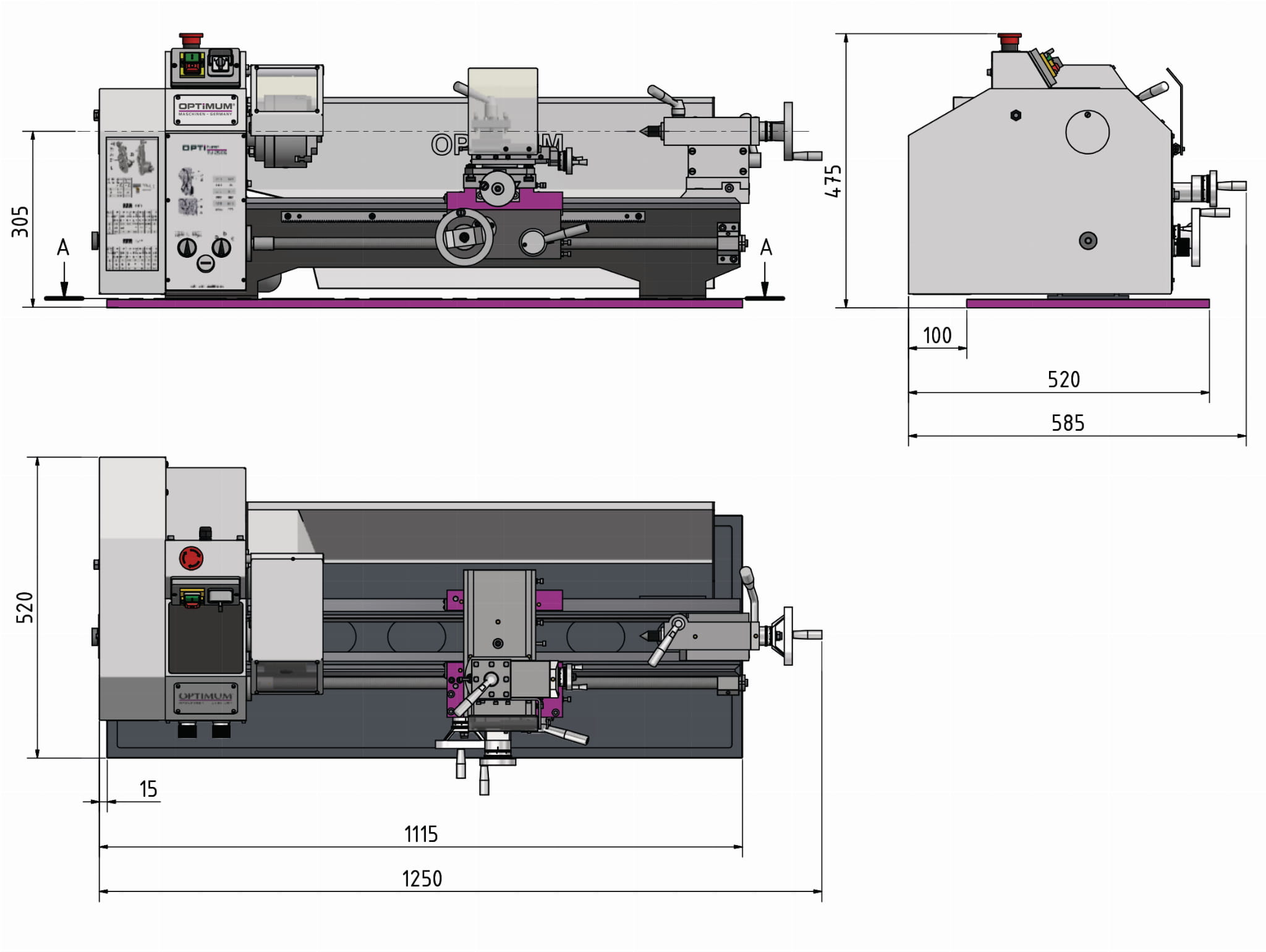

Wymiary i waga

• Długość produktu: ok. 1250 mm
• Szerokość/głębokość produktu: ok. 650 mm
• Wysokość produktu: ok. 420 mm
• Waga netto: ok. 132 kg

Obszary pracy

• Wysokość środka: 125 mm
• Najwyższy poziom: 550 mm
• Przechylanie nad łożem maszyny: 246 mm
• Przechylanie nad ślizgiem poprzecznym: 149 mm
• Szerokość łóżka: 134 mm

Zakres prędkości

• Regulacja prędkości: elektroniczna
• Liczba zakresów prędkości: 2 etapy
• Zakres prędkości: 150 – 2500 min¯¹

Dane elektryczne

• Moc silnika napędowego: 1,1 kW
• Napięcie zasilania: 230 V
• Częstotliwość sieci: 50 Hz

Wrzeciono

• Uchwyt wrzeciona: krótki stożek
• Otwór wrzeciona/przejście wrzeciona: 26 mm
• Uchwyt stalowy - wysokość montażu maks.: 12 mm
• Stożek wrzeciona: MT 4

Konik

• Mocowanie na koncie tylnym: MT 2
• Suw dudki konikowej: 65 mm
• Średnica dudki ogonowej: 30 mm

Pochylenia

• Metryka nachylenia: 0,2 – 4 mm/U
• Liczba przełożeń metrycznych: 21
• Skok calowy: 56 – 8 Gg/1"
• Liczba przełożeń calowych: 21

Ścieżka poprzeczna

• Przesuw górnej zasuwy: 70 mm
• Przesunięcie wózka krzyżowego: 110 mm
• Przesuwanie się zjeżdżalni łóżka: 550 mm

Posuw

• Zakres posuwu wzdłużnego: 0,07 – 0,4 mm/U
• Liczba posuwów wzdłużnych: 6

Wyposażenie podstawowe:

• Uchwyt tokarski trójszczękowy Ø 125 mm, centrycznie wzbudzany
• Stały punkt centrowania MK 2 i MK 4
• Poczwórny uchwyt narzędziowy 12 mm
• Narzędzie tokarskie HSS
• Gródź
• Miska na wióry
• Zestaw wymiennych kół zębatych
• Narzędzie do obsługi
