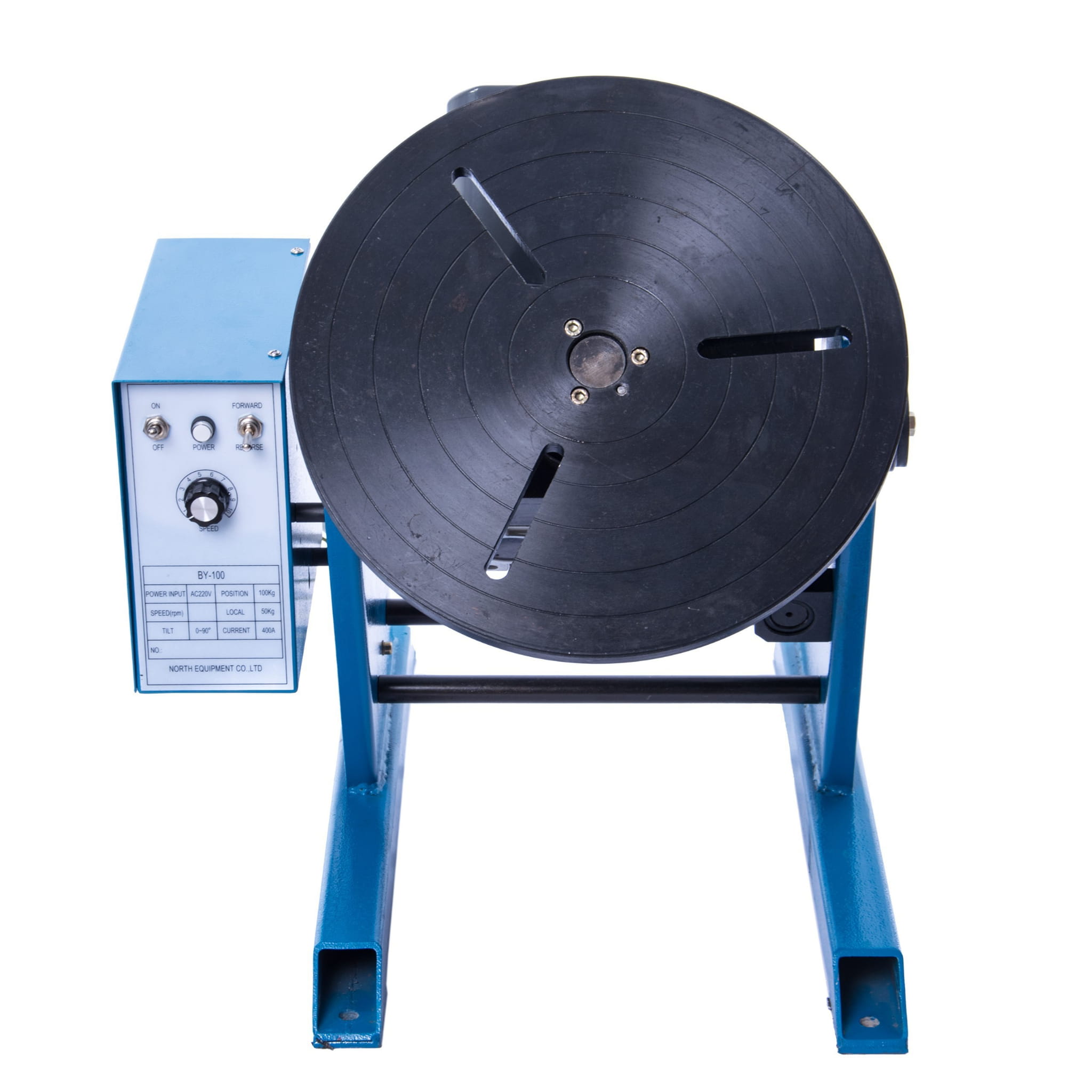

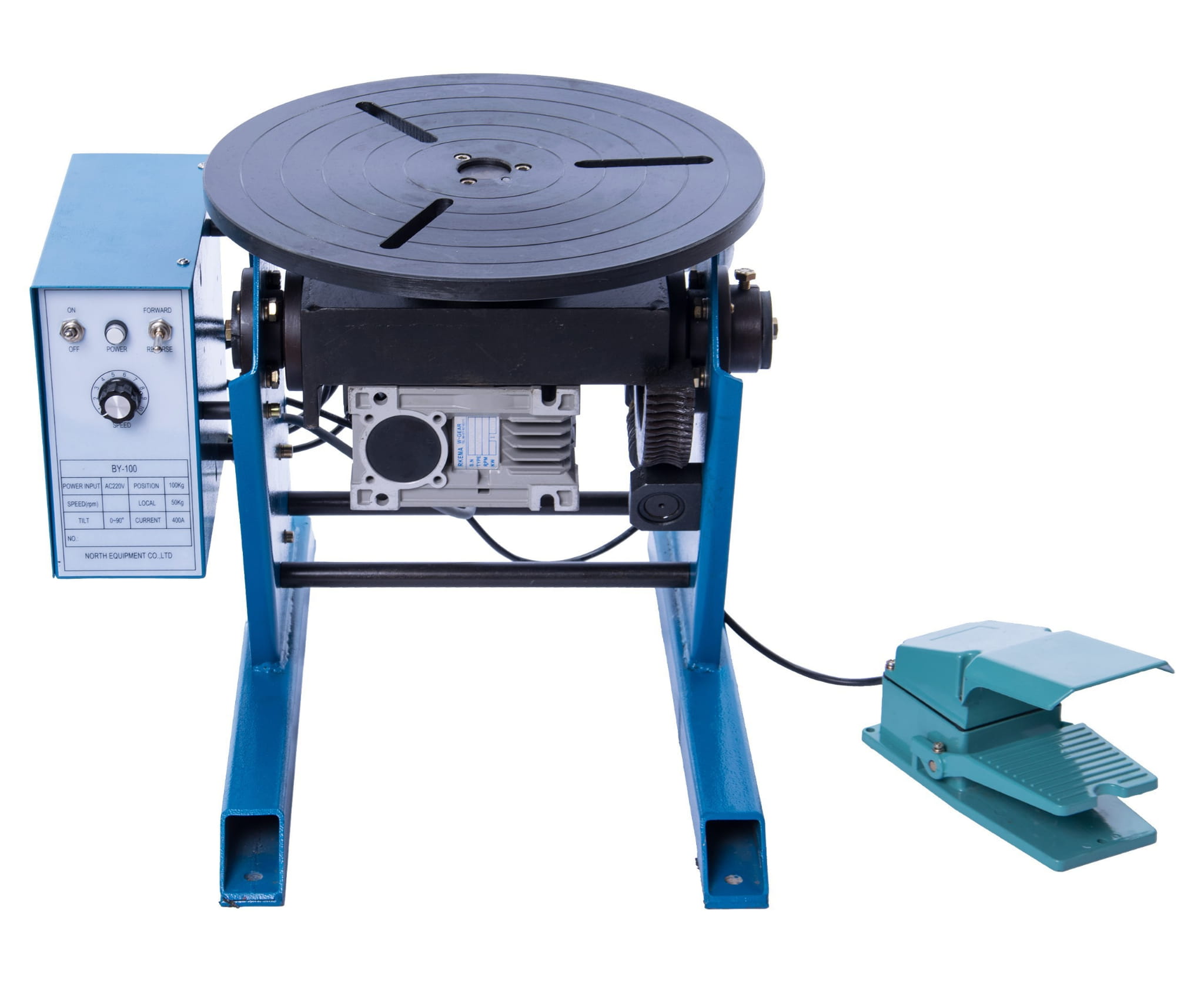

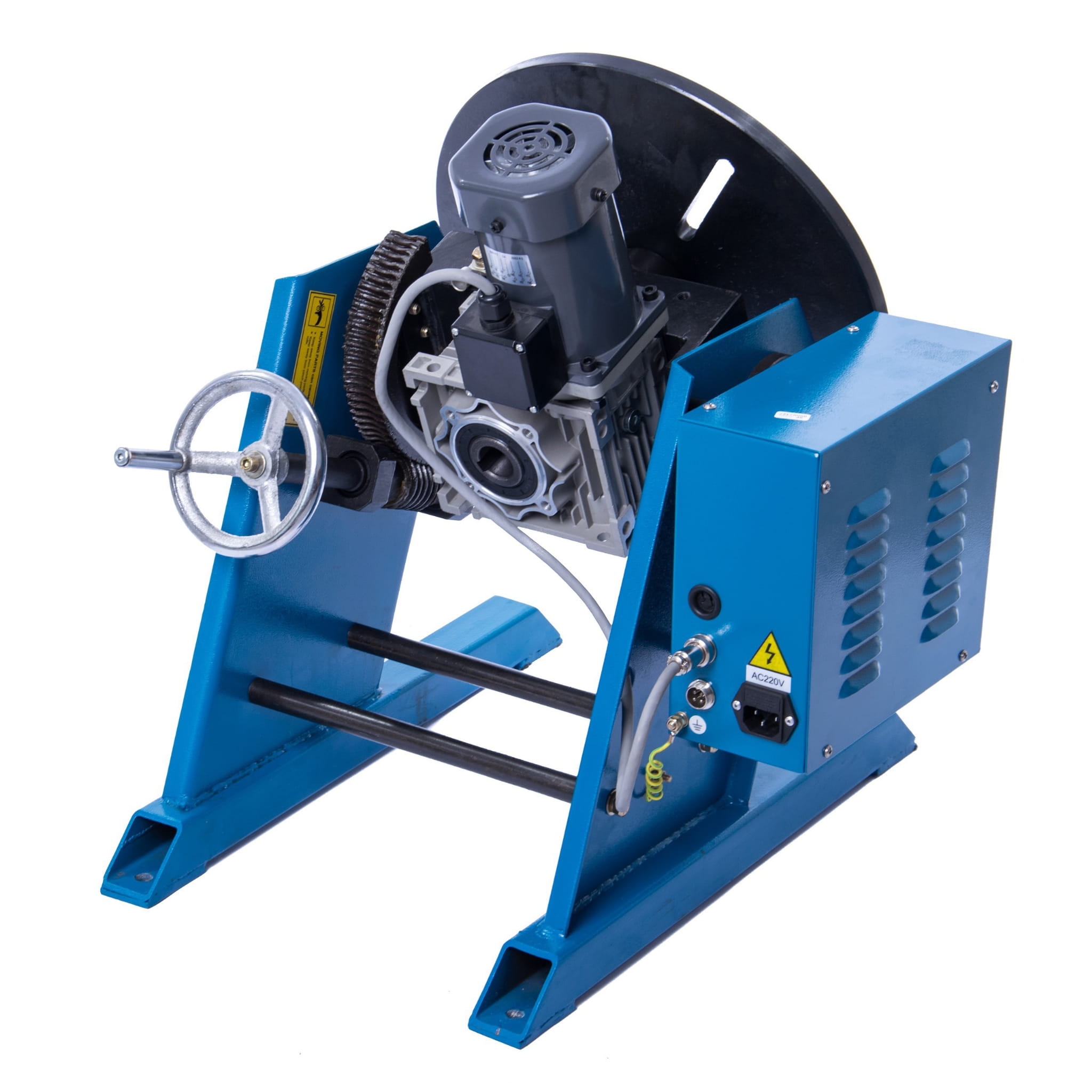

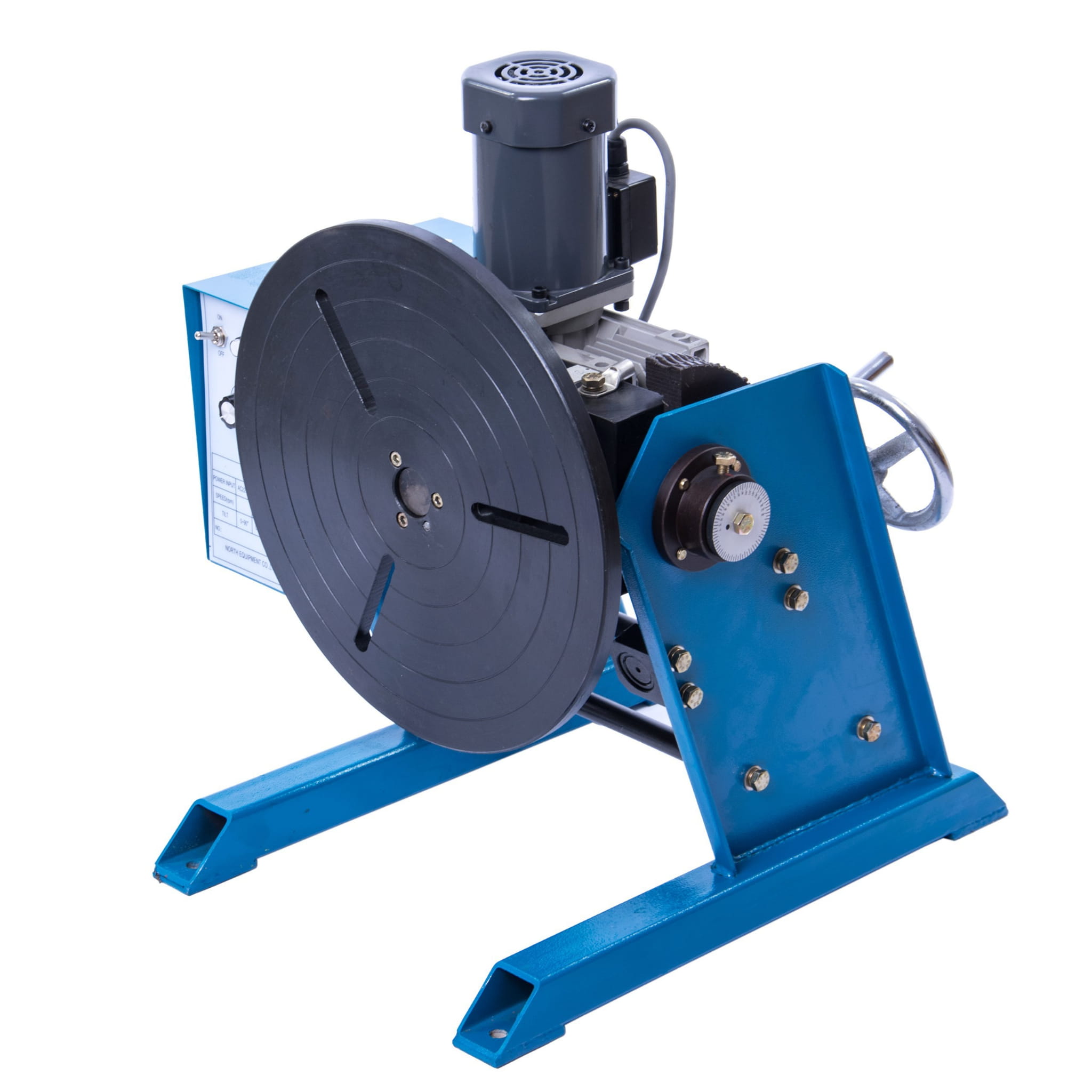

Obrotnik pozycjoner spawalniczy MAGNUM BY-100

Obrotnik pozycjoner spawalniczy MAGNUM BY-100

Nr artykułu: U O BY-100 W

Obrotnik BY-100 marki MAGNUM to profesjonalne urządzenie pomocnicze przy wykonywaniu pracach spawalniczych, montażowych.

Urządzenie znajduje zastosowanie w prostych i częściowo zautomatyzowanych procesach technologicznych. Obrotnik jest szczególnie przydatny przy spawaniu elementów walcowych, takich jak rury, zbiorniki itp.

Pozwala na bezpieczne, dokładne i szybkie spawanie w optymalnej pozycji.

Solidne wykonanie obrotnika przekłada się na jego wytrzymałość, trwałość, podnosi również jakość wykonywanych prac.

Cechy produktu:

• przełącznik kierunku obrotów,
• wyłącznik kierunku obrotów,
• płynna regulacja prędkości obrotów talerza,
• zwarta, kompaktowa konstrukcja,

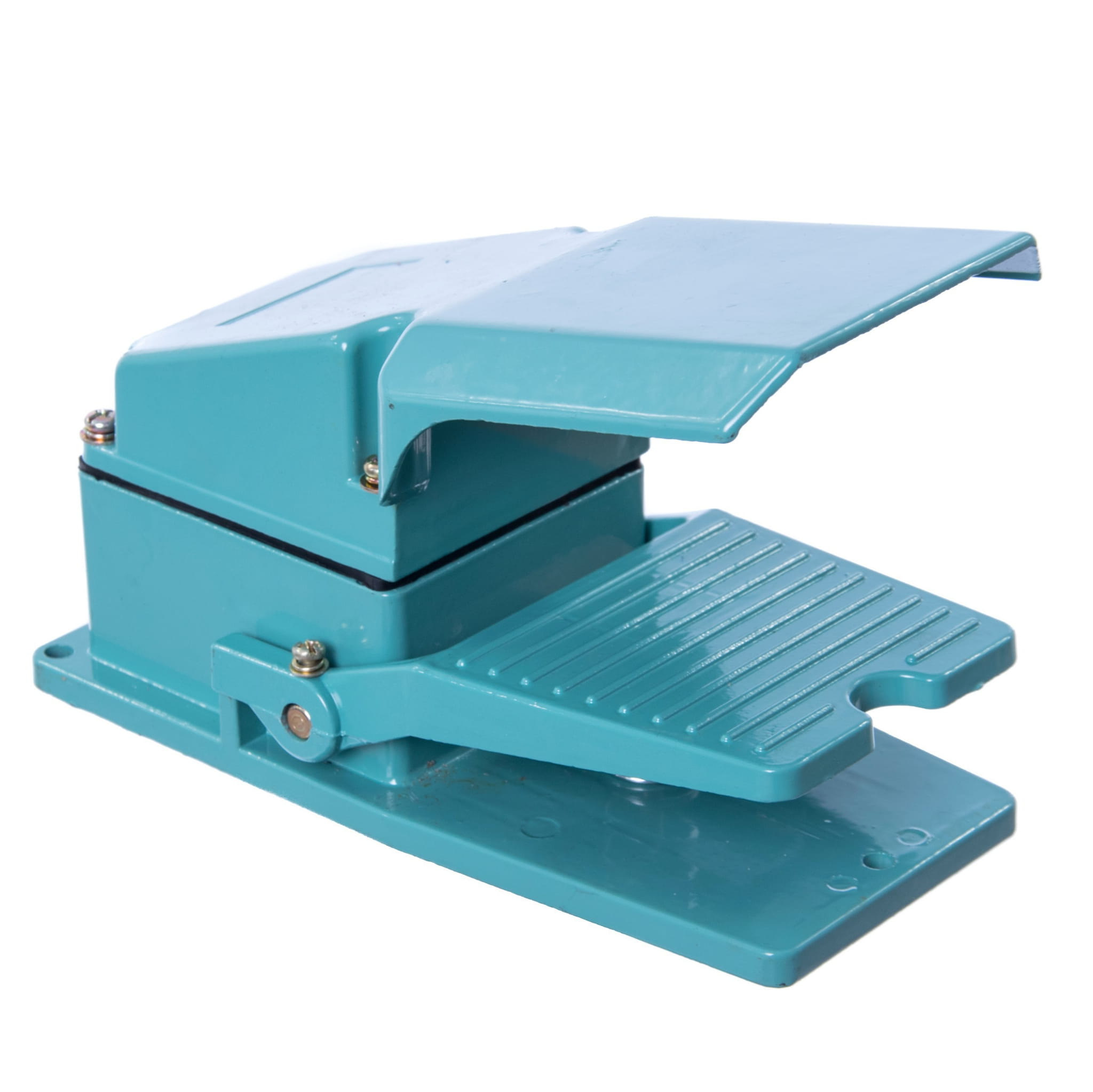

• pedał sterujący,
• bezpiecznik termiczny,
• stabilna regulacja obrotów,

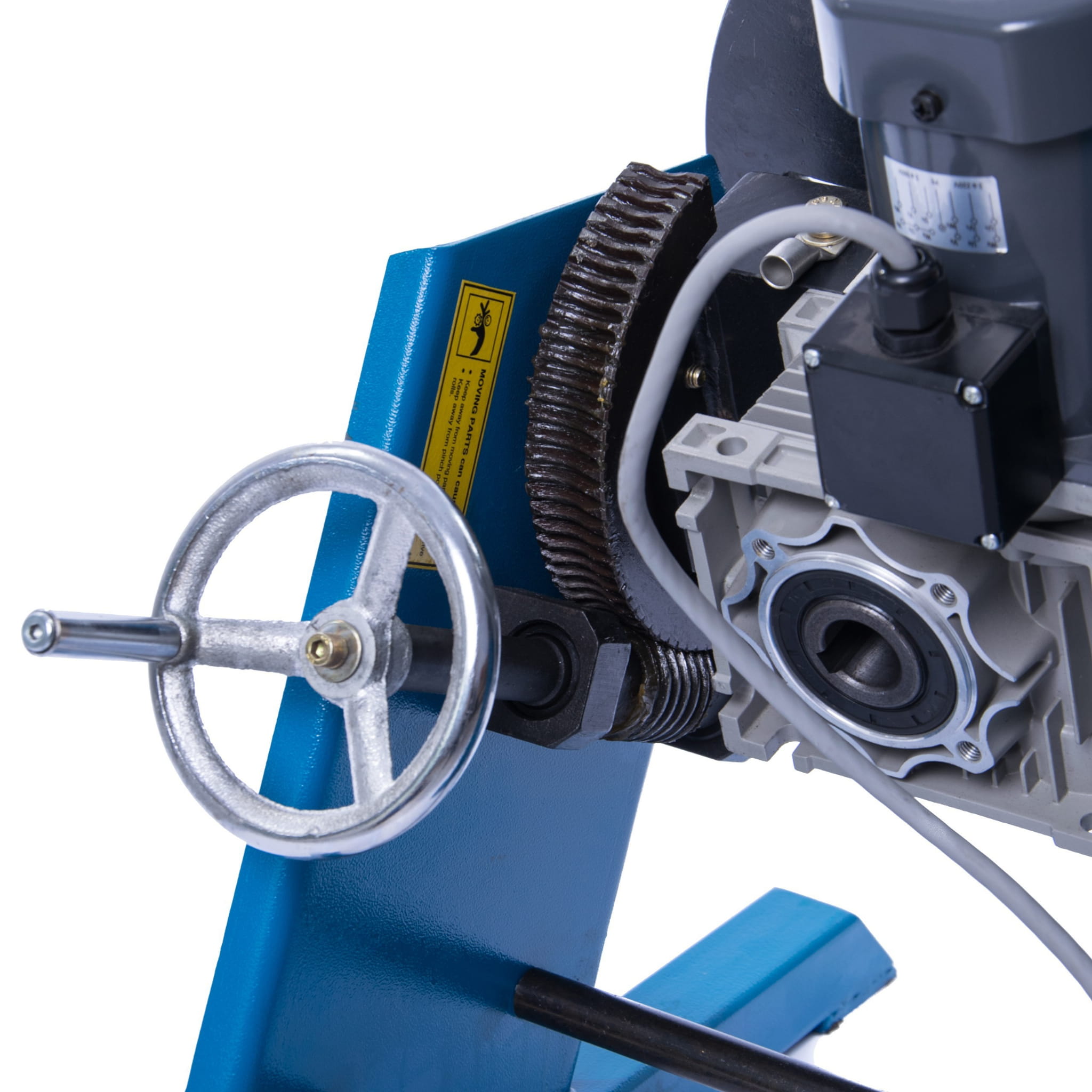

• napęd oparty na niezawodnym silniku klatkowym i falowniku sterującym precyzyjnie obrotami talerza,
• zakres pochylenia talerza 0 - 90°,
• możliwość montażu uchwytu centrującego,

Zalety:

• wyższa wydajności pracy,
• obniżenie kosztów produkcji,
• powtarzalność wykonanych złączy,
• elastyczność w użytkowaniu,
• poprawia warunki pracy spawacza,

Tarcza obrotnika może być pochylana w zakresie 0 -90°. Wyposażona jest w rowki montażowe, w których można montować szczęki i uchwyty. Urządzenie ma możliwość wyboru kierunku obrotu tarczy obrotnika i regulowania prędkości obrotowej. Wyposażone jest w pedał sterowniczy (start-stop) umożliwiający sterowanie pracą.

Dane techniczne:

• Zasilanie: 230V AC 50/60 [Hz]
• Moc silnika: 120 [W]
• Nośność pozioma: 100 [kg]
• Nośność pionowa: 50 [kg]
• Średnica stołu: 350 [mm]
• Średnica obrabianych elementów: 420 [mm]

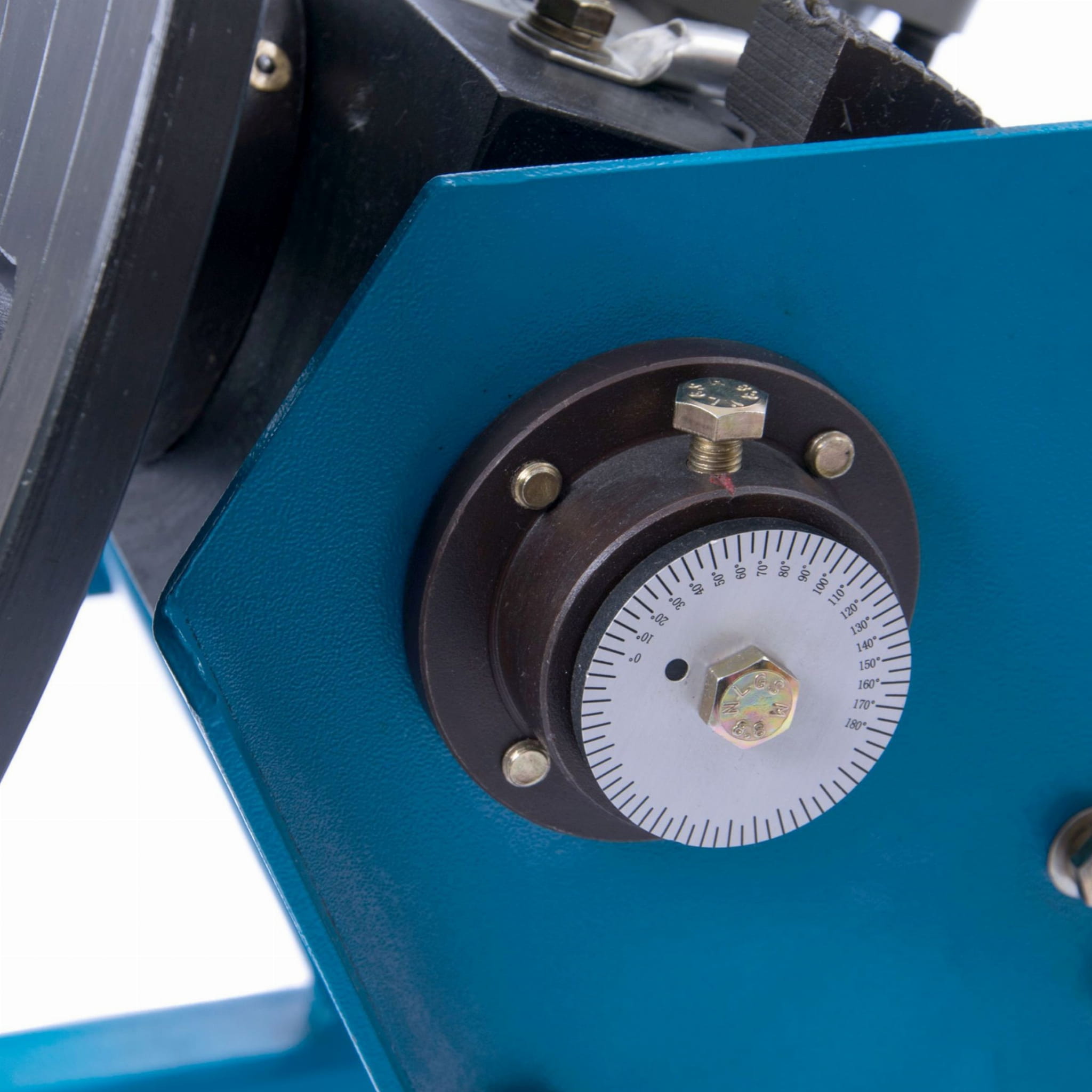

• Zakres pochylenia stołu: 0 - 90 [º]
• Zakres regulacji obrotów: 1,7 -15 [obr./min]
• Regulacja obrotów: płynna
• Całkowita długość: 500 [mm]
• Całkowita szerokość: 442 [mm]
• Całkowita wysokość: 418 [mm]
• Regulacja pochylenia stołu: 306 [mm]
• Waga: 35 [kg]

Wyposażenie podstawowe:

• Urządzenie obrotnik MAGNUM BY-100,

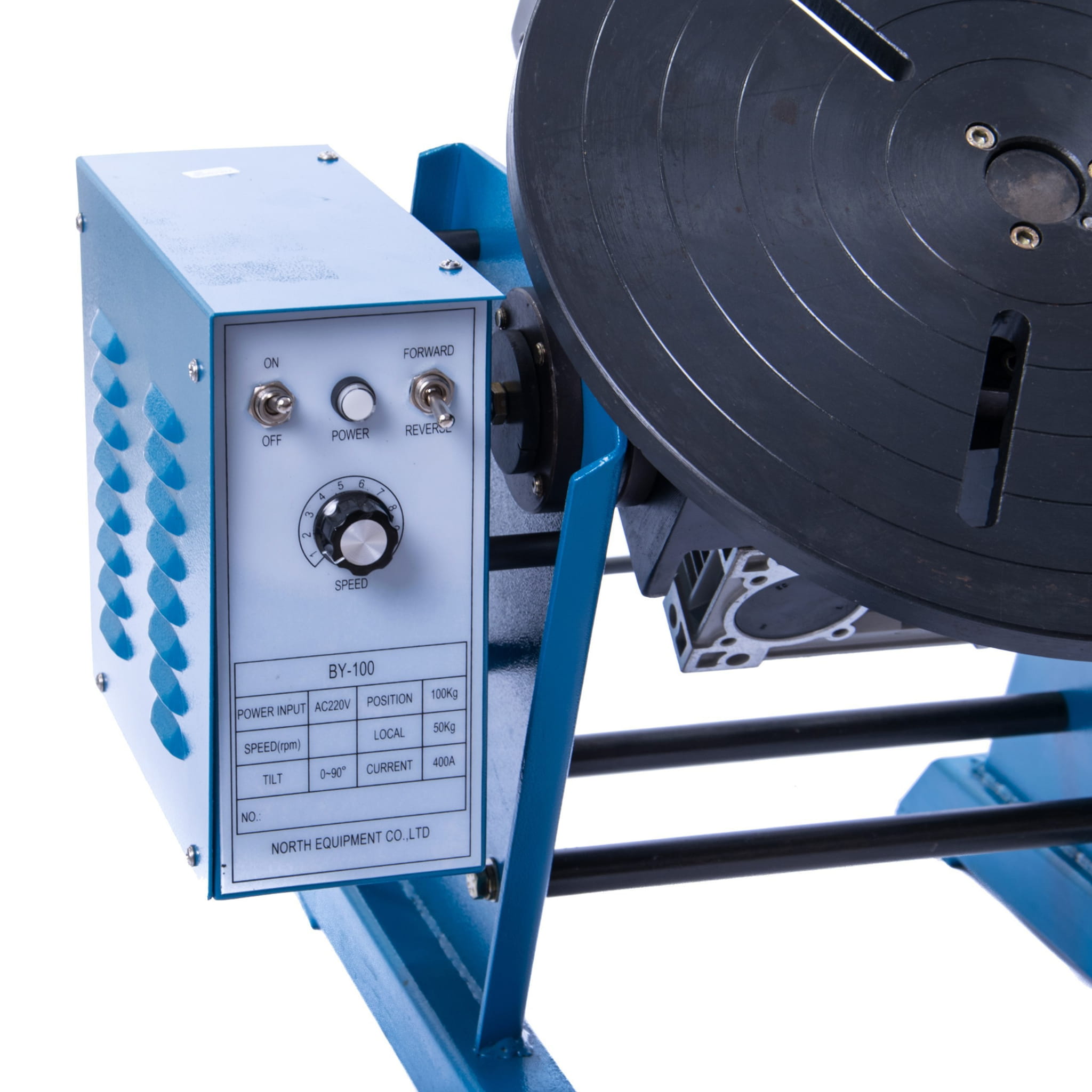

• Panel kontrolny,
• Pedał sterujący,
• Kabel zasilający,
• Instrukcję obsługi.
