Kompresor śrubowy GUDEPOL SMART-3G 15/13

Kompresor śrubowy GUDEPOL SMART-3G 15/13

Nr artykułu: G3SM15/13

GUDEPOL to lider pneumatyki działający na polskim rynku nieprzerwanie od 1990 roku. Doświadczenie zdobywane latami pozwoliło nam stworzyć bogatą ofertę sprężarek śrubowych i tłokowych, stacji uzdatniania powietrza, instalacji, narzędzi pneumatycznych, armatury, oraz kompleksowych rozwiązań z zakresu pneumatyki.

Wybierając produkt firmy GUDEPOL otrzymujecie Państwo możliwość korzystania z naszego doświadczenia oraz następujących atrybutów:

• Własne rozwiązania technologiczne wykorzystane w projektowaniu i produkcji sprężarek
• Bogaty wachlarz doświadczeń zdobyty podczas wieloletnich badań i pracy nad produktami
• Skrupulatną kontrolę jakości, którą przechodzą nasze kompresory śrubowe oraz tłokowe HD, bezpośrednio po opuszczeniu linii montażowej
• Pierwszorzędną jakość produktów i usług potwierdzoną korzystnymi warunkami gwarancji
• Nowoczesne i ekologiczne metody budowania stacji uzdatniania powietrza
• Wychodzenie naprzeciw oczekiwaniom klientów poprzez odpowiedni dobór parametrów urządzeń pneumatycznych
• Atrakcyjne rozwiązania do już istniejących sieci pneumatycznych
• Profesjonalny serwis obejmujący swoim działaniem całą Polskę.

SERIA SMART-3G

Kompresor śrubowy serii SMART-3G to już trzecia generacja popularnych kompresorów kompaktowych firmy Gudepol. Wersja 3G to zupełnie nowa konstrukcja ukierunkowana na zwiększenie kultury pracy oraz uzyskanie lepszych parametrów sprężarki śrubowej.

Aby osiągnąć zamierzony cel, inżynierowie firmy Gudepol opracowali nowoczesną obudowę bezramową, co pozwoliło na zmniejszenie poziomu drgań oraz poprawę przepływu powietrza wewnątrz kompresora śrubowego.

Przeprojektowano również układ chłodzenia, zwiekszając jego wydajność względem poprzedniej generacji, gwarantując poprawną pracę kompresora w trudnych warunkach otoczenia.

Automatyka kompresora SMART-3G to kompleksowe zabezpieczenie urządzenia pod kątem nieprawidłowości działania przyłącza elektrycznego.

Szeroki wachlarz ulepszeń:

• Internet Chmura LTE/5G
• Przemiennik częstotliwości
• Panel kontrolny L26S, L33S lub GP40-PRO-5G

to pełne spektrum personalizacji kompresora względem potrzeb klienta.

Cechy produktu:

• Kompaktowa budowa przemyślana pod kątem parametrów pracy dla warsztatów oraz małych firm dająca duże możliwości adaptacyjne
• Wysoka niezawodność - połączenie wysokiej jakości materiałów wraz z przemyślaną konstrukcją, daje produkt z gwarancją na spełnienie oczekiwań (5 lata gwarancji)
• Kompresor pod Twoją kontrolą - dzięki zastosowaniu panelu mikroprocesorowego, który daje pełen obraz funkcjonowania sprężarki
• Uproszczona obsługa - sprężarka została zaprojektowana w sposób przyjazny dla użytkownika (łatwość wymiany materiałów eksploatacyjnych, to brak przestoju oraz oszczędność czasu i pieniędzy dla Twojej firmy)
• Kompresor gotowy do startu - sprężarka jest przewidziana do samodzielnego rozruchu, co oznacza iż jest gotowa do pracy według własnego uznania bez dodatkowych kosztów serwisowych,
• Pełna integralność systemów uzdatniania powietrza - kompresor występujący w opcji z osuszaczem z zintegrowanym filtrami, wykaże się w ciężkich warunkach oraz dostarczy czyste sprężone powietrze do odbiorników
• Znaczna redukcja kosztów energii elektrycznej
• Potwierdzona niezawodność urządzenia poprzez skrupulatną kontrole jakości podczas procesu produkcji
• Możliwość wykorzystania efektywności cieplnej kompresora.

KOMPRESOR ŚRUBOWY SMART-3G - OPIS PODZESPOŁÓW

PANEL KONTROLNY L9

Kompresor SMART-3G wyposażony jest w panel mikroprocesorowy układu sterowania. Informuje użytkownika o trybie pracy kompresora.

Czytelny oraz szczegółowy wyświetlacz przekazuje informacje o:

• Zaistniałej usterce urządzenia poprzez szczegółowy kod alarmu
• Temperaturze roboczej modułu śrubowego
• Ilość przepracowanych godzin łącznie i pod obciążeniem
• Czasie pozostałym do przeglądu serwisowego.

Panel posiada funkcję pamięci usterek.

Ciśnienie pod twoją kontrolą - Zainstalowanie przetwornika ciśnienia umożliwia zmianę ciśnienia minimalnego oraz maksymalnego poprzez panel kontrolny. Ciśnienie robocze wyświetlane jest na wyświetlaczu z dokładnością do 0.1 Bara.

AUTOMATYKA

Nowoczesna automatyka oparta na najwyższej jakości komponentach, zabezpiecza sprężarkę przed:

• Spadkiem napięcia w sieci elektrycznej
• Zanikiem fazy zasilającej
• Niewłaściwym kierunkiem obrotów silnika
• Przeciążeniem silnika
• Zbyt niską temperaturą oleju
• Rozruchem nieodciążonego modułu śrubowego.

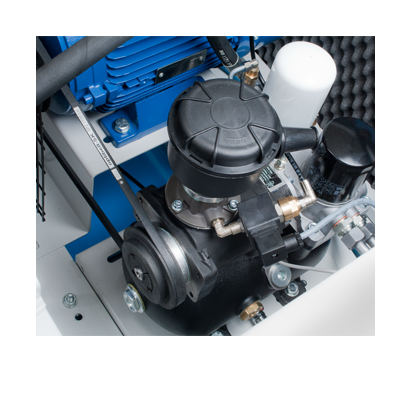

UKŁAD NAPĘDOWY

• Wykonany z najlepszych komponentów układ pompujący kompresora serii SMART-3G ma jedną z najwyższych wydajności efektywnej w stosunku do mocy silnika w porównaniu do innych kompresorów dostępnych na rynku.
• Niezawodny układ przeniesienia napędu z silnika elektrycznego za pomocą przekładni pasowej zapewnia stabilną pracę kompresora.
• Dopracowany system filtracji olejowo-powietrznej pozwala uzyskać niską zawartość oleju w sprężonym powietrzu na wyjściu ze sprężarki (<4ppm).
• Sprężarka utrzymuje wydajność na najwyższym poziomie przez cały okres miedzy przeglądami.

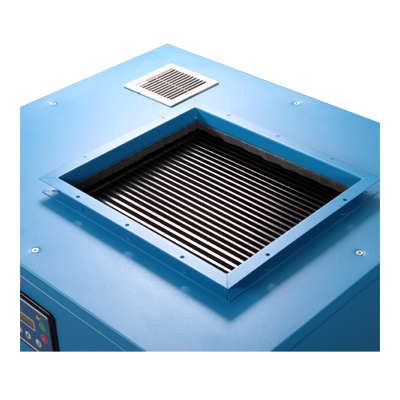

CHŁODNICA OLEJOWO-POWIETRZNA

Wyjątkowo efektywna, dwu-funkcyjna chłodnica zapewniająca optymalne warunki pracy w najcięższych warunkach pracy kompresora. Pozwala osiągnąć niską temperaturę wyjściową powietrza do sieci pneumatycznej. Do połączenia chłodnicy z modułem zastosowano przewody hydrauliczne wysokotemperaturowe.

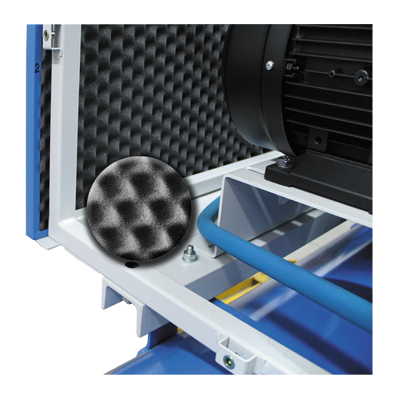

DŹWIĘKOCHŁONNA OBUDOWA

Obudowa kompresora śrubowego SMART posiada kompaktową obudowę, która została wykonaną z wysoką precyzją.

Płyty dźwiękoizolacyjne zainstalowane wewnątrz obudowy wraz z układem konstrukcyjnym sprężarki, umożliwiły osiągniecie bariery hałasu 68 [dBA] co jest jednym z najlepszych wyników w tej klasie kompresorów.

DOSTĘPNE ULEPSZENIA NA ETAPIE PRODUKCJI

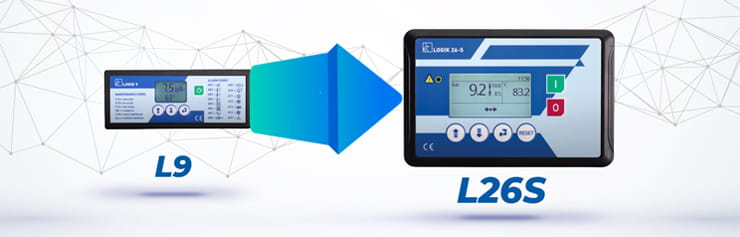

ULEPSZENIE L26S DO KOMPRESORÓW SMART ORAZ HIT

Pozycja zawiera wymianę na etapie produkcji standardowego panelu kontrolnego L9 w sprężarce HIT lub SMART na model L26S.

Oprócz cech z rozwiązania standardowego ulepszenie zawiera również:

• Panel kontrolny L26S posiada alfanumeryczny wyświetlacz LCD
• Komunikaty dotyczące pracy kompresora są przekazywane w 8 językach (polski, angielski, niemiecki, francuski, włoski, hiszpański, turecki, portugalski)
• Zintegrowany zegar pozwala ustawić 3 harmonogramy pracy dla jednego dnia w tygodniu
• Port RS485 pozwala na podłączenie kompresora do komputera w celu monitorowania pracy urządzenia
• Możliwość podłączenia modułu GSM - otrzymywanie komunikatów w postaci sms o pracy kompresora
• Automatyczny rozruch kompresora po zaniku napięcia w sieci elektrycznej
• Możliwość podłączenia kompresora w kaskadę

ULEPSZENIE INTERNET CHMURA LTE/5G

Ulepszenie Internet Chmura LTE/5G składa się z modułu podłączanego do kompresora oraz dostępu do profilu internetowego. Poprzez urządzenia stacjonarne i mobilne, takie jak komputer, tablet lub smartfon mamy możliwość sterowania całą pracą kompresora 24h na dobę z każdego miejsca na Ziemi.

Rozwiązanie to zakłada zdalne sterowanie podłączonymi kompresorami śrubowymi. W każdej chwili możliwe jest przeglądnięcie dziennika alarmów oraz sprawdzenie, czy kompresor nie uległ awarii. Umożliwiony jest również dostęp do licznika, tzw. zegara serwisowego, gdzie wyświetlany jest m.in. czas pracy kompresora, czas wymiany filtrów czy pozostała ilość godzin do przeglądu serwisowego.

Zintegrowany system pozwala na zmianę parametrów urządzenia takich jak: ciśnienia roboczego, programowania ON/OFF czy harmonogramu czasu pracy. Dzięki zdalnemu dostępowi, możliwości konfiguracji parametrów maszyny czy uzyskiwania aktualnych informacji o systemie.

Rozszerzenie Internet Chmura LTE/5G może być dużym wsparciem optymalizacji systemów w przedsiębiorstwie. Ponadto system Internet Chmura jest w pełni zabezpieczony przed zagrożeniami płynącymi z sieci.

ZALETY ULEPSZENIA INTERNETOWEGO CHMURA LTE/5G:

• Monitorowanie statusu kompresora
• Zdalne sterowanie
• Integracja systemu
• Optymalizacja parametrów pracy i zarządzanie danymi
• Zabezpieczenie przed zagrożeniami płynącymi z sieci
• Oszczędność czasu i energii.

ULEPSZENIE FALOWNIK NX

Zastosowanie przemiennika częstotliwości w naszych sprężarkach śrubowych pozwoliło na uzyskanie bardzo dobrych właściwości regulacyjnych silników indukcyjnych, zapewniając, przy właściwym sterowaniu, uzyskanie pełnego momentu silnika przy niskich prędkościach obrotowych z utrzymaniem stałego ciśnienia w sieci sprężonego powietrza przy zmiennym jego wypływie.

Każda sprężarka śrubowa z przetwornicą częstotliwości ma możliwość regulacji obrotów w zakresie od 50% do 100%, a co z tym się wiąże również w tym zakresie wydajności. Układ bezstopniowego regulowania obrotami sprężarki to najbardziej ekonomiczny sposób regulacji. Podstawowe zalety w porównaniu ze sprężarkami sterowanymi tradycyjnie to niższe zużycie energii elektrycznej i utrzymywanie stałego zadanego ciśnienia w sieci sprężonego powietrza.

Dane techniczne:

• Wersja: 3G
• Wydajność [l/min]: 1600
• Wydajność [m3/h]: 96
• Pojemność zbiornika [litry]: brak
• Ciśnienie max [bar]: 13
• Moc silnika [kW]: 15
• Stacja przygotowania powietrza: brak
• Napięcie zasilania [V]: 400/50
• Hałas [dB]: 70
• Przyłącze [cale]: 3/4
• Wymiary szer. x gł. x wys. [cm]: 110 x 79 x 88
• Waga [kg]: 210
