Automatyczna szlifierka magnetyczna do płaszczyzn VIBER-SYSTEM SMP40100AHD 406×1020 mm
Nr artykułu: SMP40100AHD

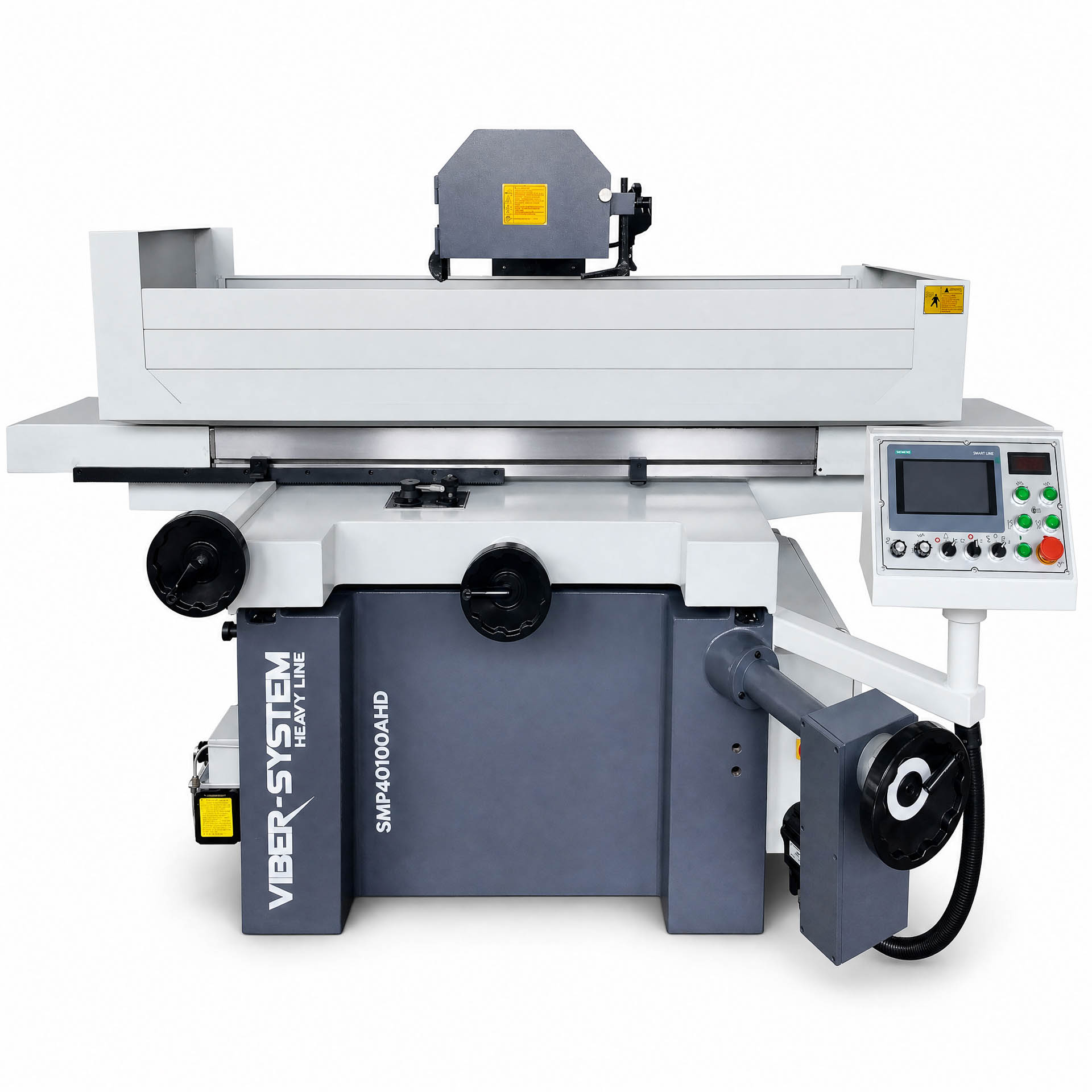

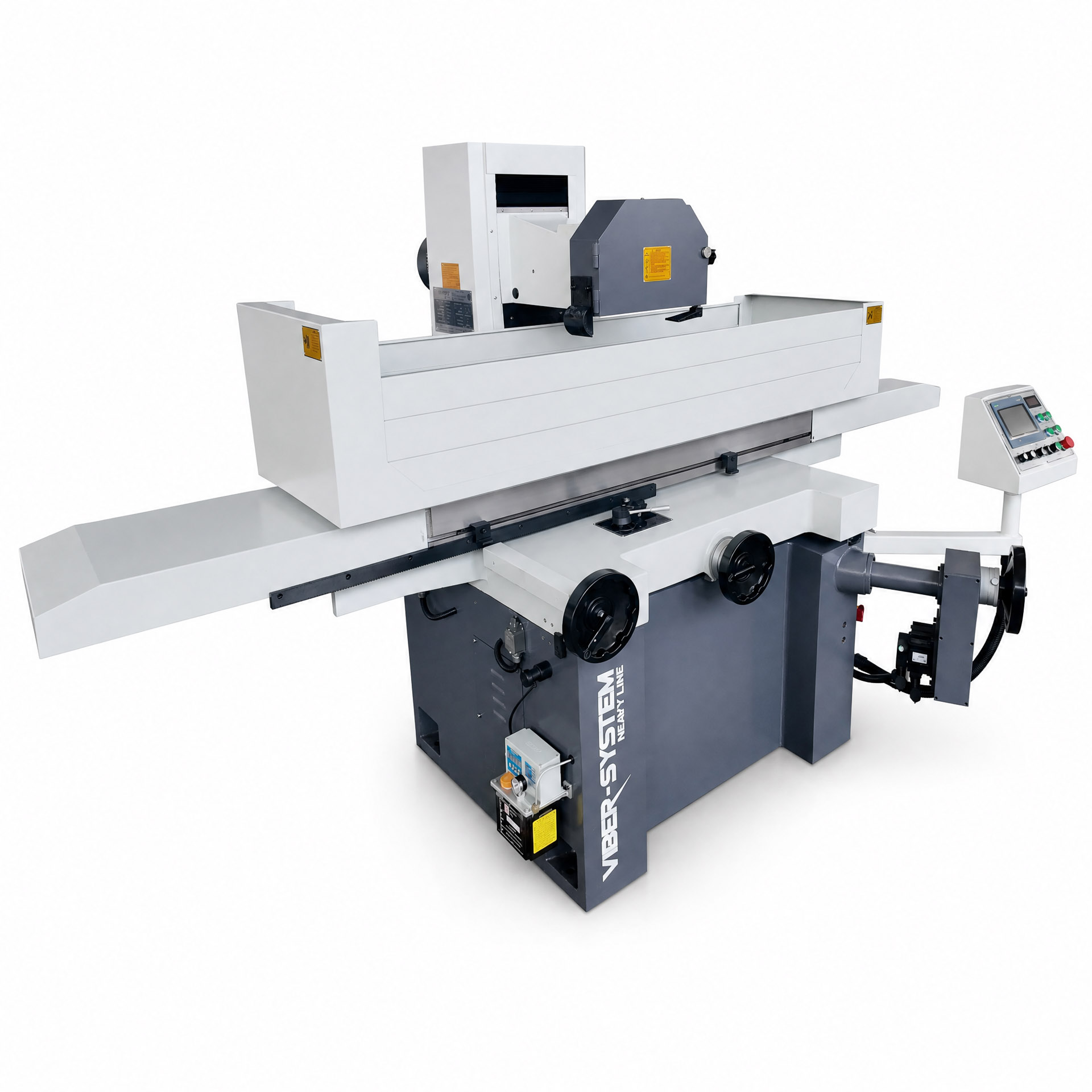

SMP40100AHD to automatyczna szlifierka magnetyczna do płaszczyzn o stole roboczym 406 × 1020 mm, przeznaczona do precyzyjnego szlifowania powierzchni płaskich, części maszyn, elementów form, płyt, baz, prowadnic i detali narzędziowych. Maszyna posiada sterowanie PLC, serwonapęd osi pionowej, hydrauliczny przesuw stołu oraz uchwyt magnetyczny 400 × 1000 mm, co zapewnia powtarzalną obróbkę w cyklu automatycznym.
SMP40100AHD to automatyczna szlifierka magnetyczna do płaszczyzn, przeznaczona do precyzyjnego szlifowania powierzchni płaskich w metalu. Maszyna została wyposażona w stół roboczy 406 × 1020 mm, uchwyt magnetyczny 400 × 1000 mm, sterowanie PLC, serwonapęd osi pionowej oraz hydrauliczny przesuw wzdłużny stołu.
Model sprawdzi się w narzędziowniach, zakładach produkcyjnych, warsztatach utrzymania ruchu oraz firmach zajmujących się obróbką części maszyn, elementów form, płyt, baz, listew, prowadnic i detali wymagających równej oraz powtarzalnej powierzchni.
Cechy produktu:
- Automatyczne szlifowanie dzięki sterowaniu PLC.
- Stół roboczy 406 × 1020 mm.
- Uchwyt magnetyczny 400 × 1000 mm.
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 600 kg.
- Serwonapęd osi pionowej odpowiedzialny za precyzyjny automatyczny dosuw.
- Hydrauliczny przesuw wzdłużny stołu.
- Automatyczny posuw pionowy i poprzeczny.
- Prędkość stołu roboczego 7–23 m/min.
- Ściernica o wymiarze 350 × 40 × 127 mm.
- Prędkość wrzeciona 1450 obr./min.
- Moc silnika wrzeciona 5,5 kW.
- Moc całkowita maszyny 9 kW.
- Chropowatość powierzchni do Ra 0,63 µm.
Automatyczna praca i precyzyjne sterowanie
Szlifierka SMP40100AHD została zaprojektowana z myślą o powtarzalnej, dokładnej obróbce powierzchni płaskich. Sterowanie PLC umożliwia realizację automatycznego cyklu szlifowania, a serwonapęd osi pionowej pozwala na precyzyjne ustawienie dosuwu ściernicy.
Zakres automatycznego posuwu pionowego obejmuje wartości 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok. Dzięki temu operator może dopasować parametry pracy do rodzaju materiału, wymaganej dokładności oraz oczekiwanej jakości wykończenia powierzchni.
Hydrauliczny przesuw stołu i stabilna praca
Maszyna posiada hydrauliczny układ przesuwu wzdłużnego stołu, który zapewnia płynną i powtarzalną pracę podczas szlifowania. Prędkość stołu roboczego wynosi 7–23 m/min, co umożliwia dostosowanie tempa obróbki do konkretnego zadania.

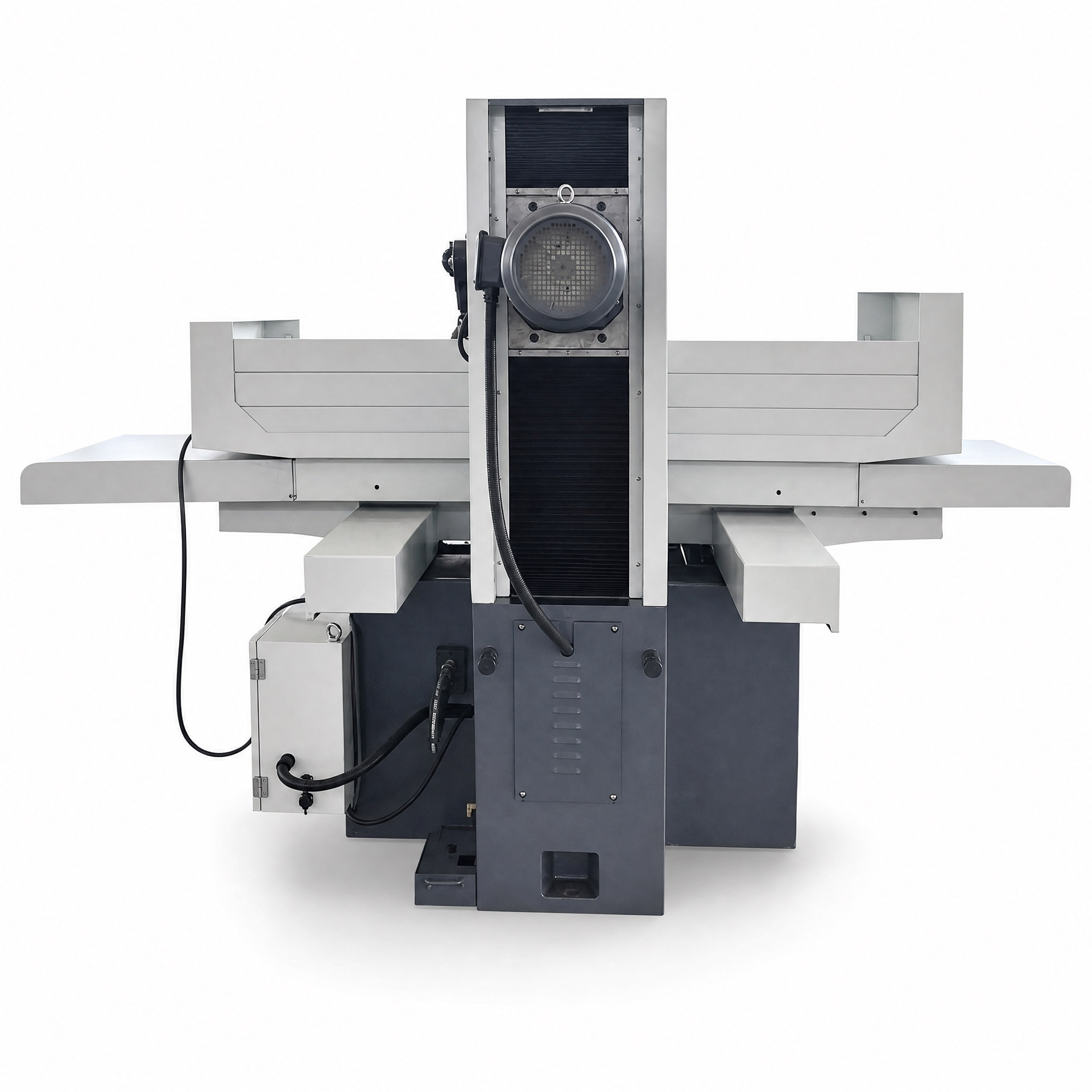

Stabilna konstrukcja, precyzyjna głowica szlifierska oraz odpowiednio prowadzony stół roboczy wspierają dokładność szlifowania i wysoką jakość wykończenia detalu. Kolumna wykorzystuje stalową prowadnicę poprawiającą sztywność, a głowica szlifierska posiada precyzyjny zespół wrzeciona na łożyskach tocznych.
Duża przestrzeń robocza do długich detali

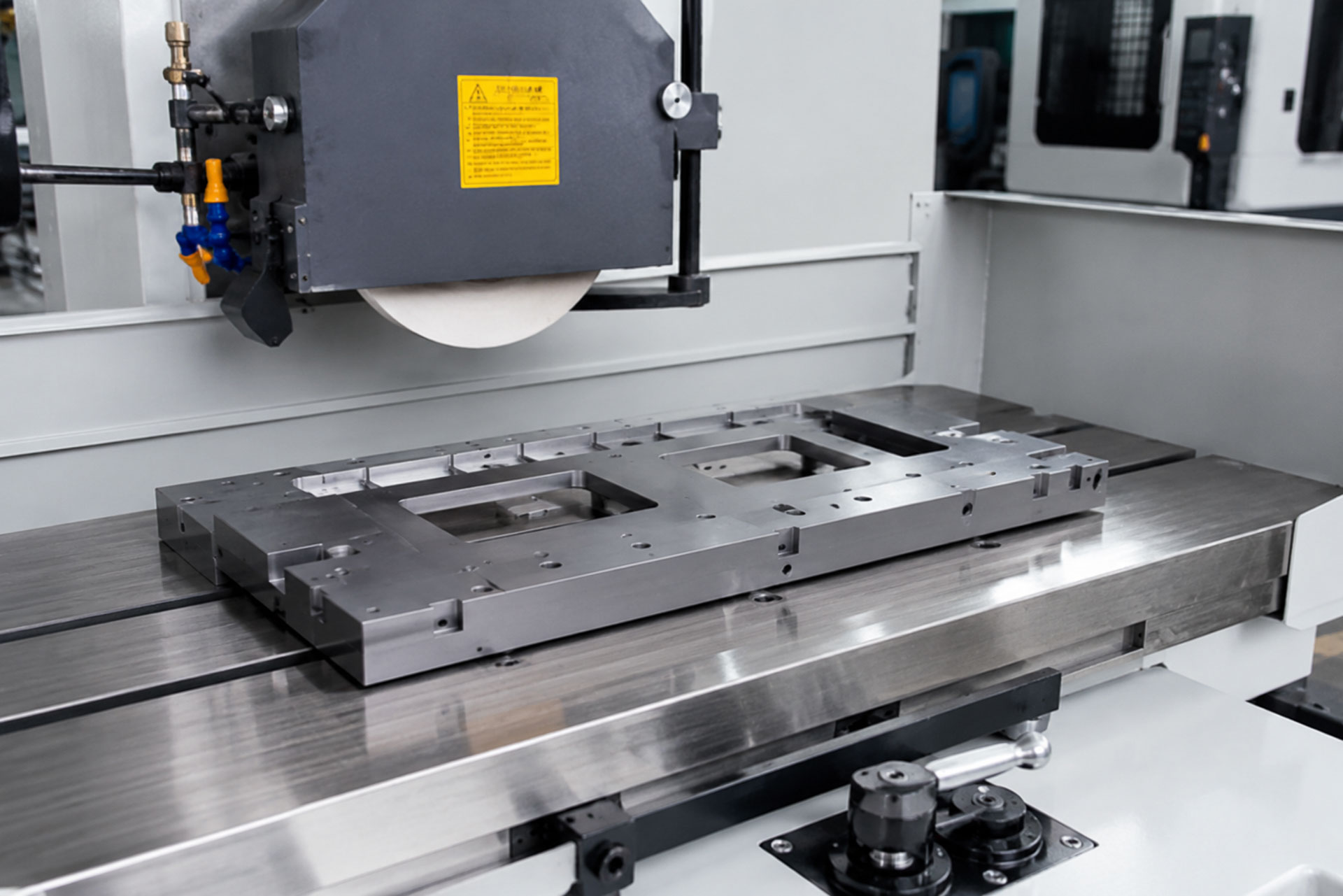

Model SMP40100AHD oferuje dużą przestrzeń roboczą przeznaczoną do obróbki dłuższych i cięższych elementów. Stół roboczy 406 × 1020 mm oraz uchwyt magnetyczny 400 × 1000 mm pozwalają na stabilne mocowanie płyt, prowadnic, baz, elementów konstrukcyjnych oraz części form.
Maksymalne obciążenie stołu z uchwytem magnetycznym wynosi 600 kg, dzięki czemu maszyna sprawdzi się przy wymagających pracach produkcyjnych, narzędziowych i remontowych.
Osprzęt zewnętrzny w zestawie
Wraz ze szlifierką SMP40100AHD dostarczany jest osprzęt zewnętrzny wspomagający pracę automatyczną, chłodzenie i układ hydrauliczny. W skład zestawu wchodzi układ chłodziwa oraz zewnętrzna stacja hydrauliczna odpowiedzialna za pracę przesuwu stołu.

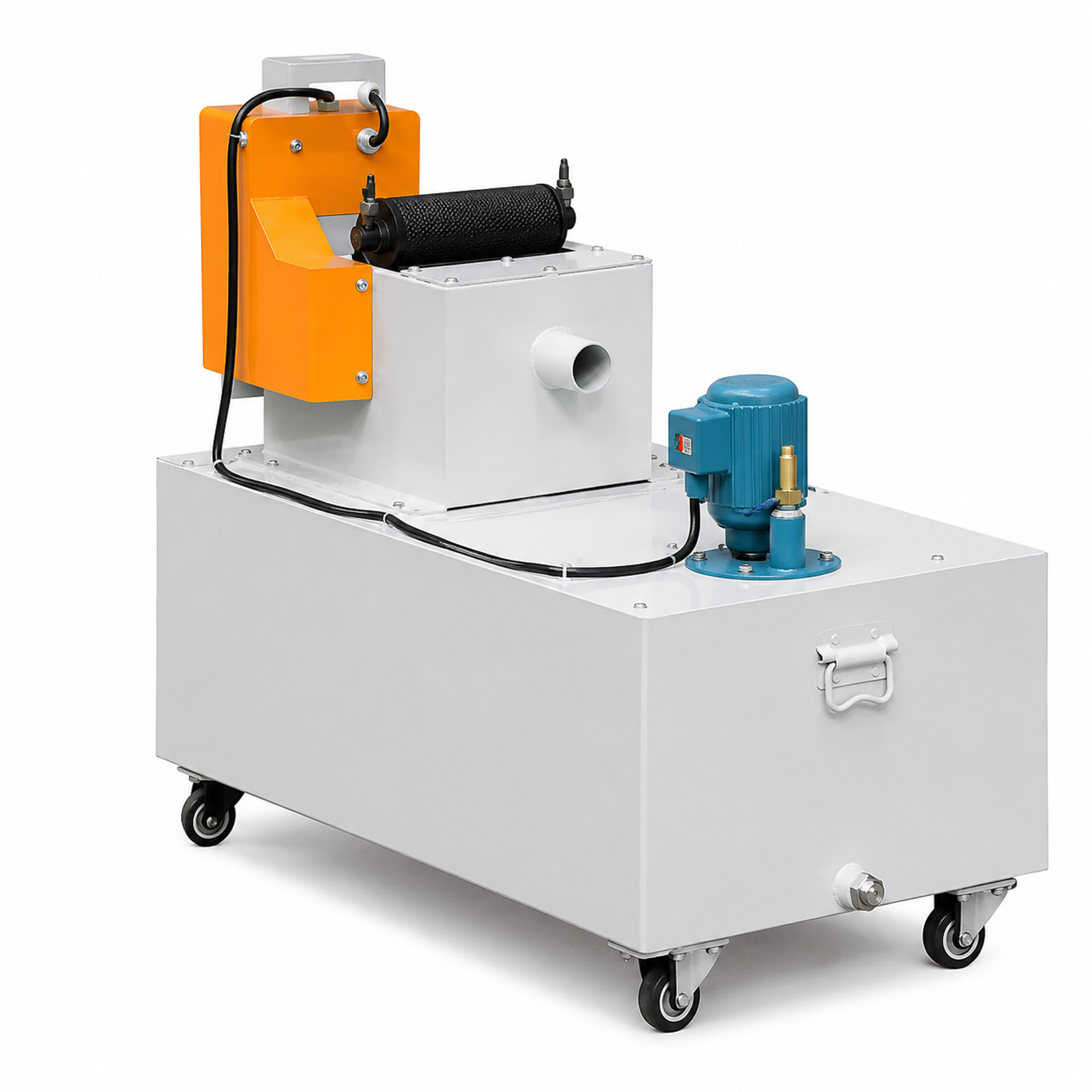

Układ chłodziwa
Układ chłodziwa odpowiada za podawanie cieczy chłodzącej do strefy szlifowania. Chłodziwo ogranicza nagrzewanie obrabianego detalu i ściernicy, pomaga wypłukiwać drobiny materiału oraz poprawia jakość obróbki powierzchni.
- Zbiornik chłodziwa.
- Pompa chłodziwa.
- Podawanie cieczy chłodzącej do strefy szlifowania.
- Wsparcie stabilności procesu i jakości wykończenia powierzchni.

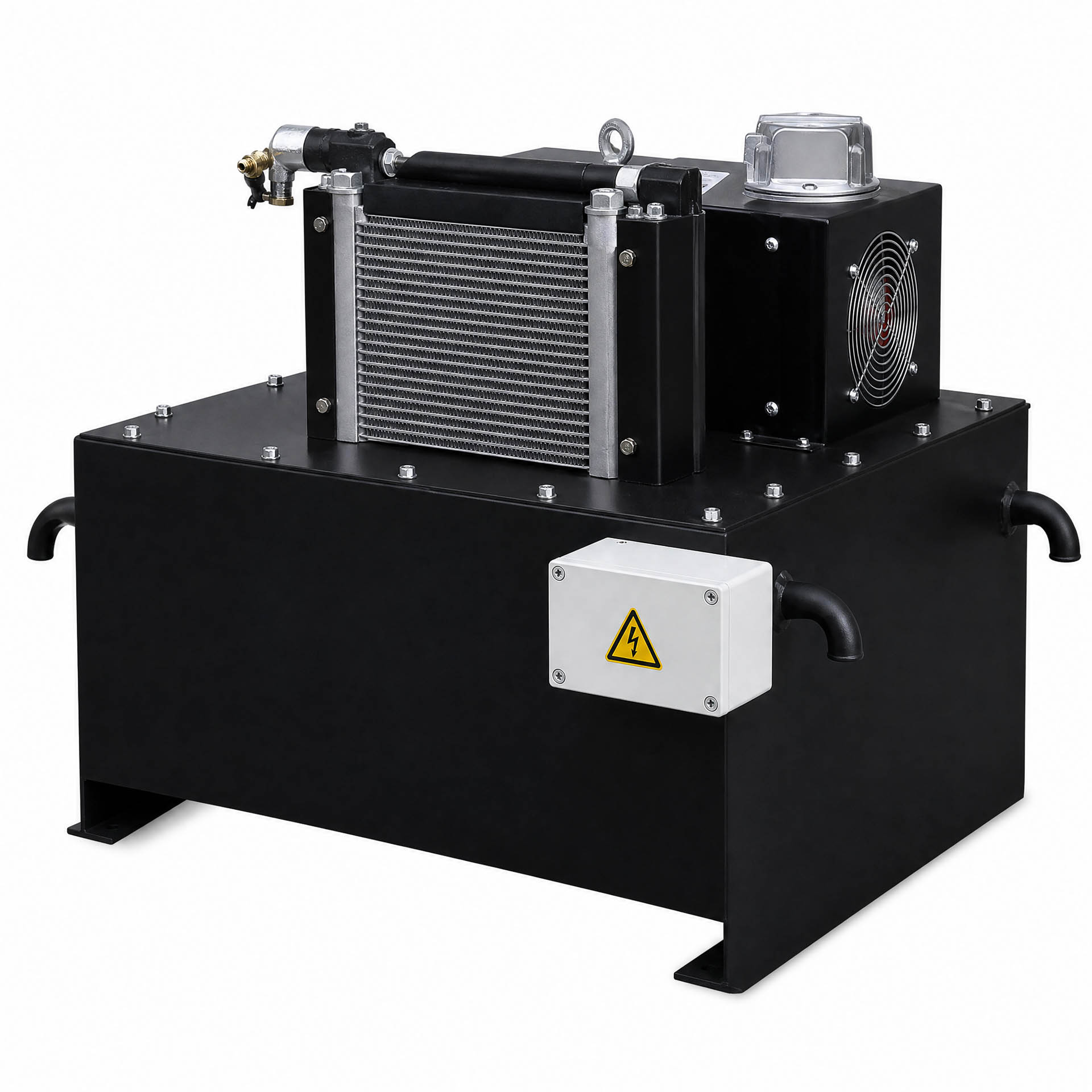

Zewnętrzna stacja hydrauliczna
Stacja hydrauliczna odpowiada za zasilanie hydraulicznego przesuwu stołu roboczego. Dzięki niej maszyna może pracować płynnie i powtarzalnie w cyklu automatycznym. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju oraz czynności serwisowe.
- Zbiornik oleju hydraulicznego.
- Pompa hydrauliczna.
- Przewody i przyłącza hydrauliczne.
- Zasilanie hydraulicznego przesuwu stołu roboczego.
- Stabilna praca maszyny w cyklu automatycznym.
Zastosowanie:
SMP40100AHD sprawdzi się przy:
- szlifowaniu powierzchni płaskich,

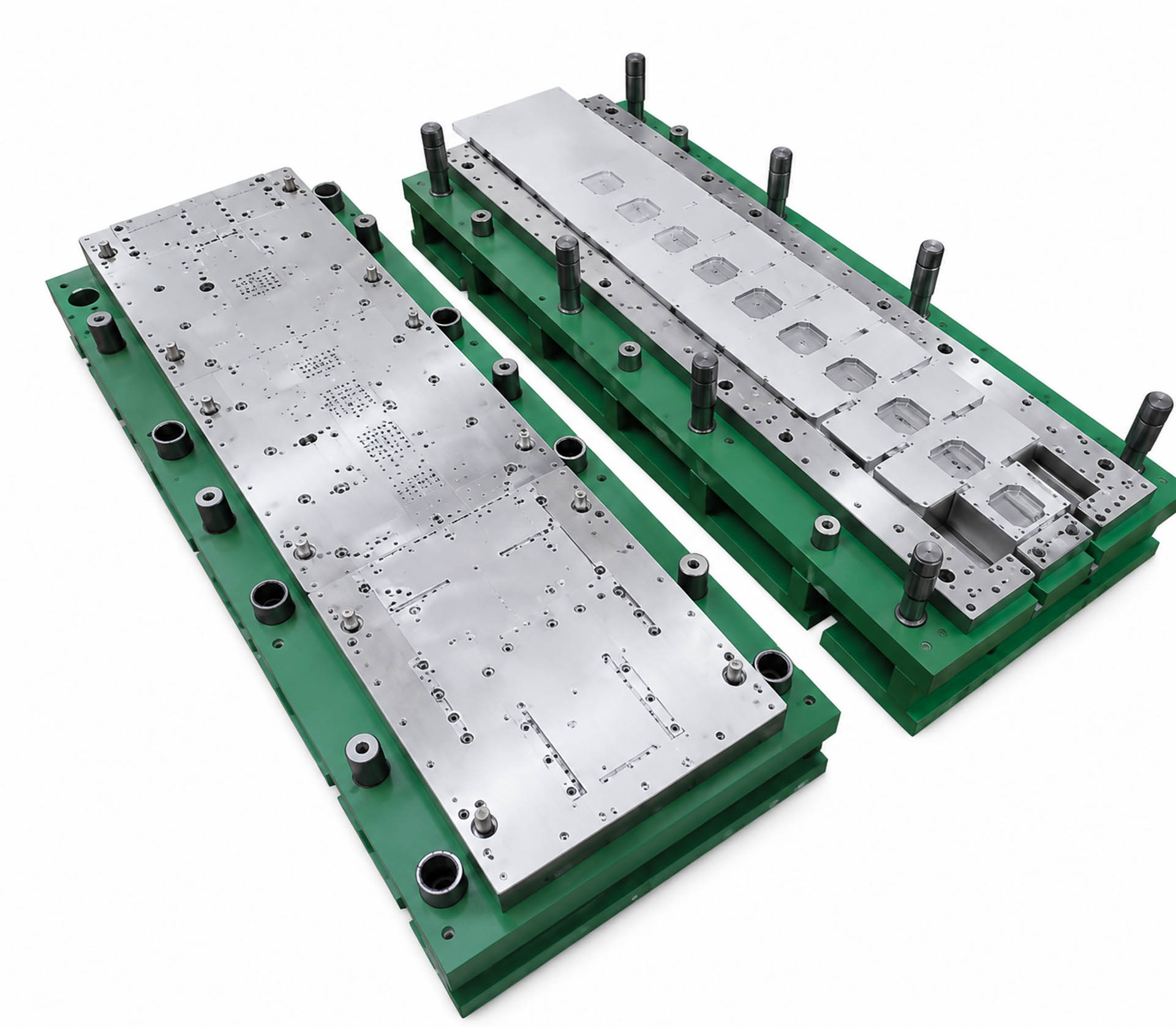

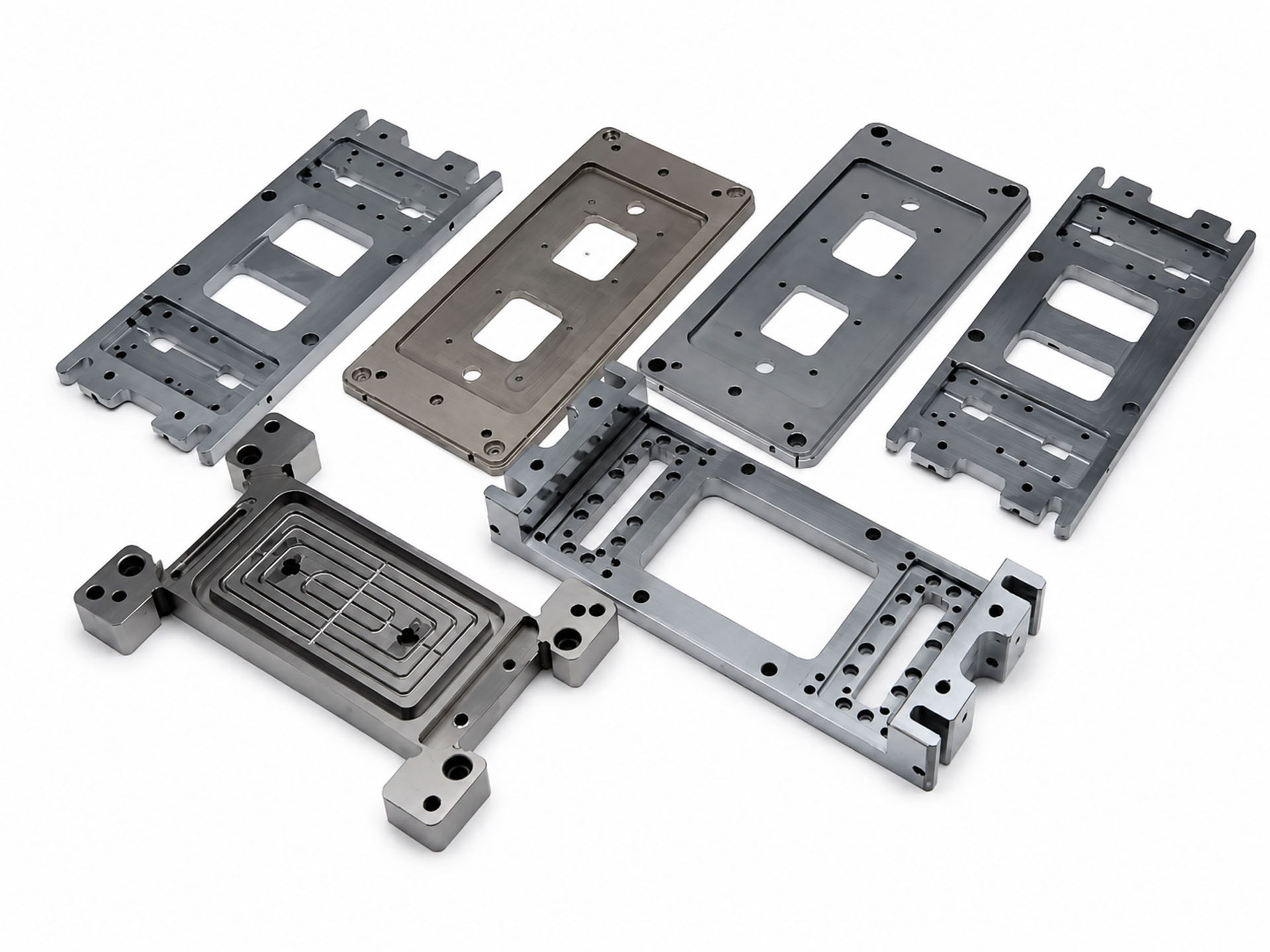

- obróbce elementów form,

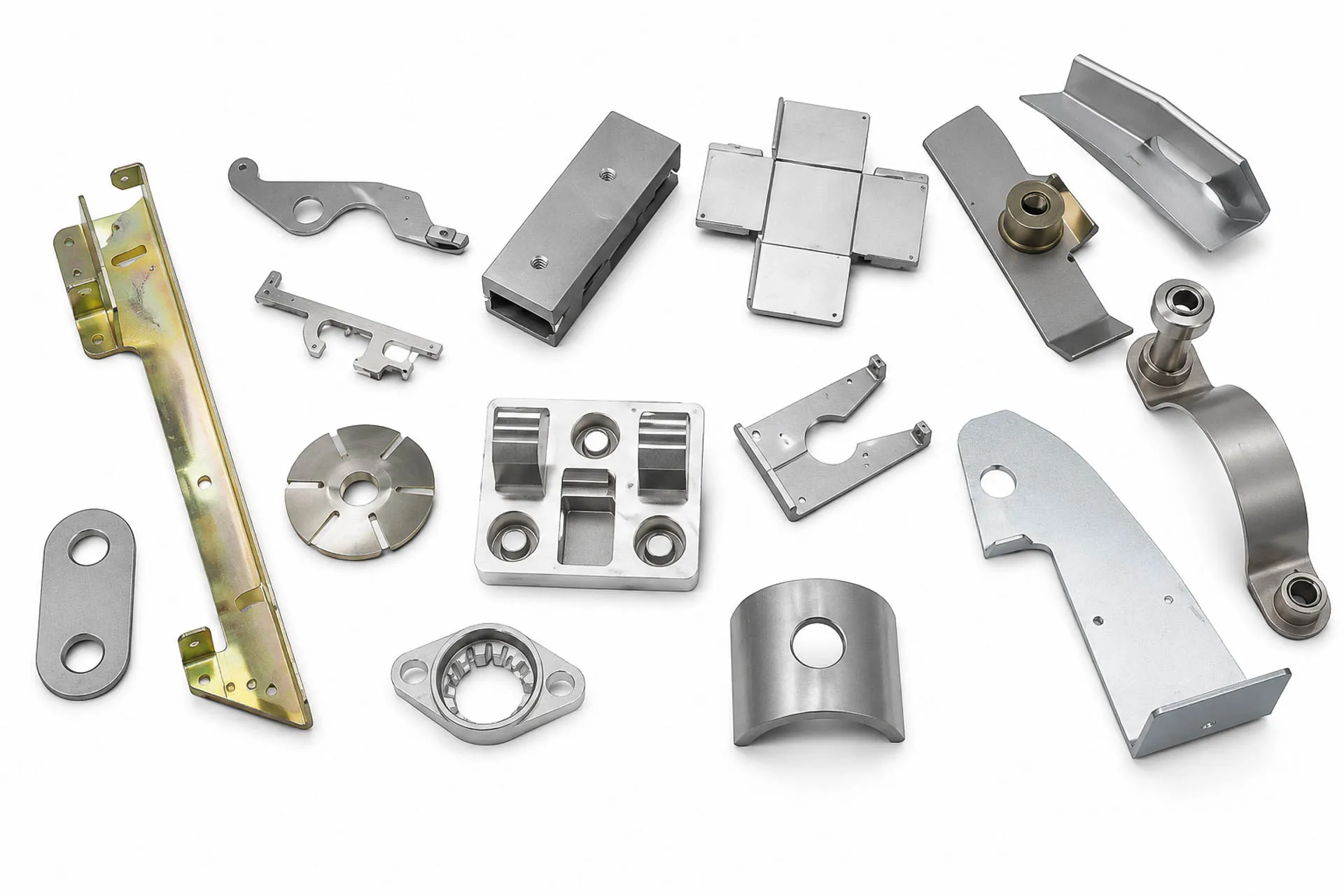

- szlifowaniu części maszyn,
- obróbce detali narzędziowych,

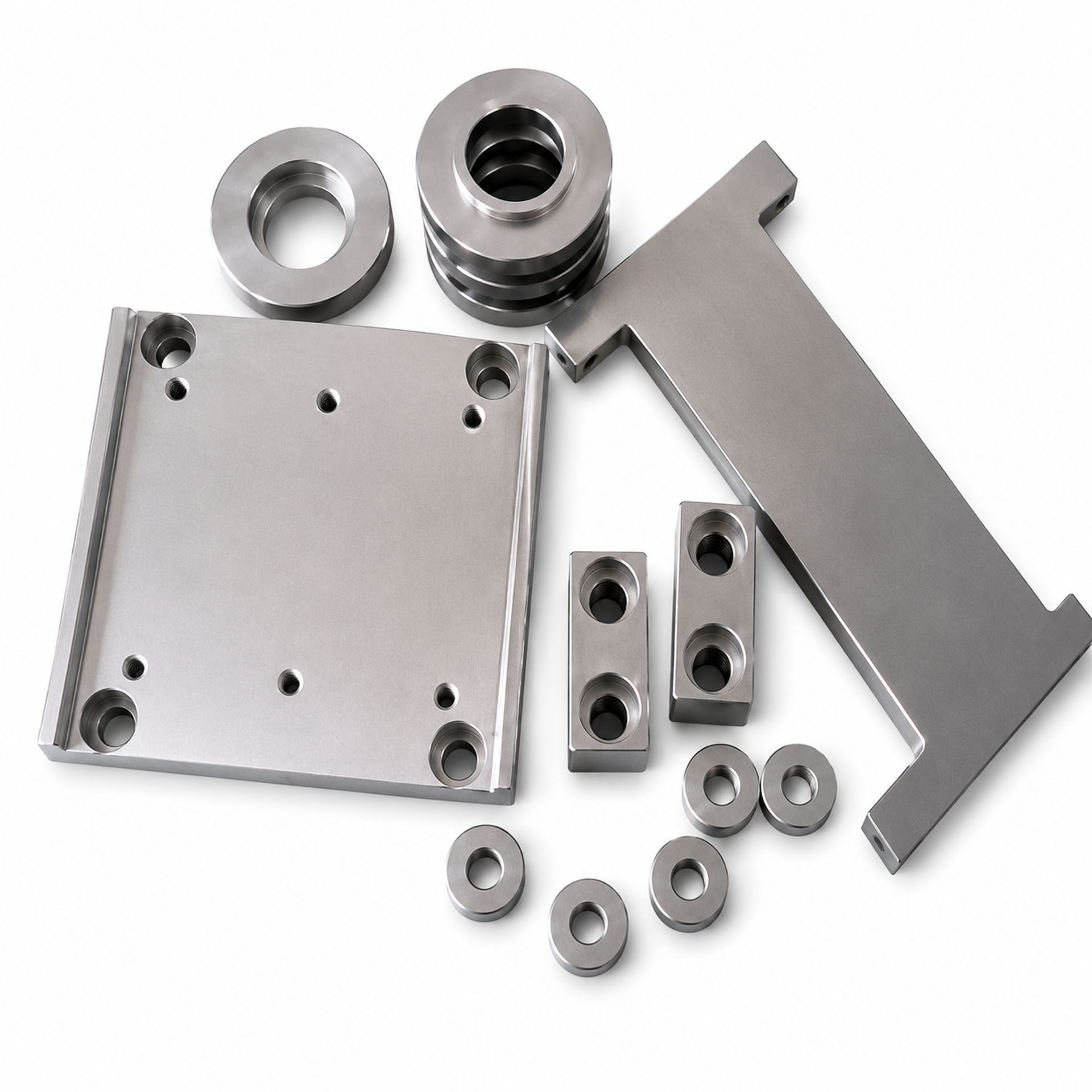

- wykańczaniu płyt, baz, listew i prowadnic,
- obróbce elementów motoryzacyjnych,
- produkcji małoseryjnej i seryjnej,
- pracach wymagających powtarzalności i automatycznego cyklu szlifowania.
Dlaczego warto wybrać SMP40100AHD?
SMP40100AHD łączy automatyczny cykl pracy, stabilne mocowanie detalu na uchwycie magnetycznym oraz dużą przestrzeń roboczą dla detali o długości do klasy 1000 mm. To rozwiązanie dla firm, które potrzebują powtarzalnej, dokładnej obróbki powierzchni płaskich i oczekują wydajniejszej maszyny do codziennej pracy produkcyjnej.
Dane techniczne:
- Model: SMP40100AHD
- Typ maszyny: automatyczna szlifierka magnetyczna do płaszczyzn
- Sterowanie: PLC

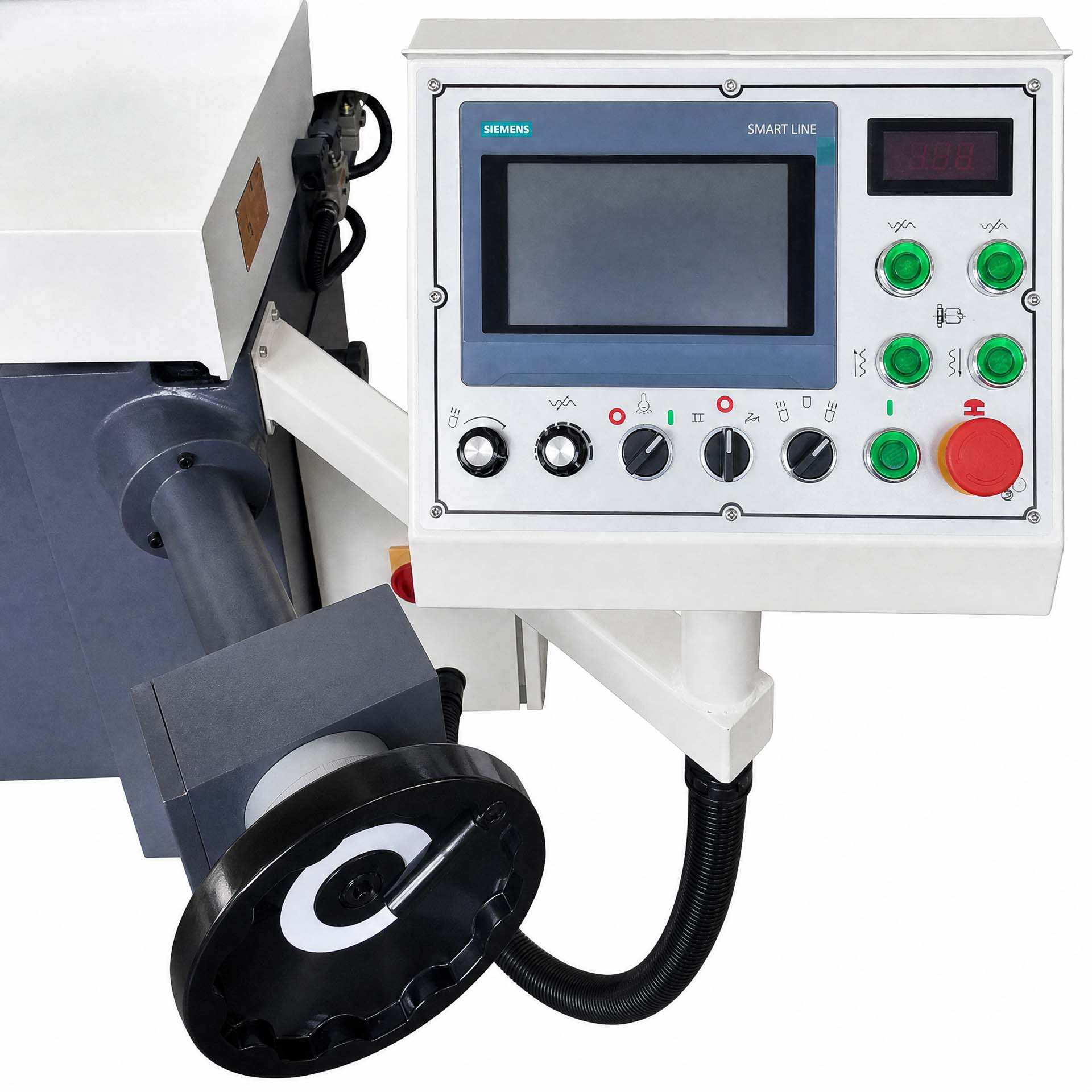

- Panel operatorski: ekran dotykowy
- Wymiar stołu roboczego: 406 × 1020 mm

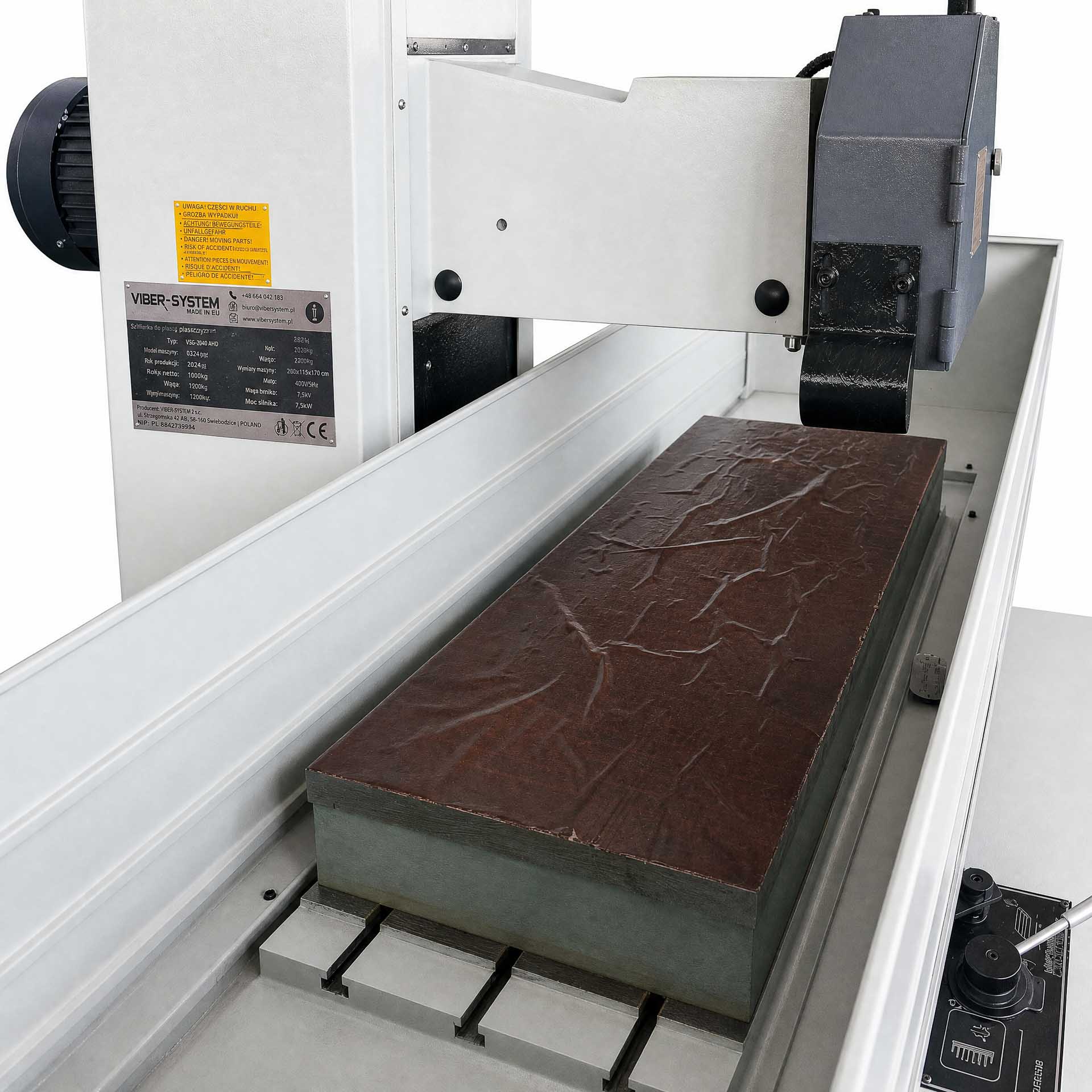

- Wymiar uchwytu magnetycznego: 400 × 1000 mm
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 600 kg
- Odległość osi wrzeciona od stołu: 580 mm
- Wymiar ściernicy: 350 × 40 × 127 mm
- Prędkość wrzeciona: 1450 obr./min
- Prędkość stołu roboczego: 7–23 m/min
- Automatyczny posuw pionowy: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
- Szybki posuw pionowy: 460 mm/min
- Posuw poprzeczny na działkę pokrętła: 0,02 mm
- Automatyczny posuw poprzeczny: 0,1–8 mm/min
- Szybki posuw poprzeczny: 990 mm/min
- Moc silnika wrzeciona: 5,5 kW
- Moc silnika hydraulicznego: 2,2 kW
- Moc silnika chłodziwa: 0,125 kW
- Moc serwomotoru osi pionowej: 0,5 kW
- Moc silnika posuwu poprzecznego: 0,04 kW
- Moc całkowita: 9 kW
- Chropowatość powierzchni: Ra 0,63 µm
Wyposażenie podstawowe:
- Układ chłodziwa ze zbiornikiem i pompą.
- Zewnętrzna stacja hydrauliczna.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak / przyrząd do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Standardowa ściernica.
- Sterownik PLC.
- Ekran dotykowy.
- Instrukcja obsługi.
