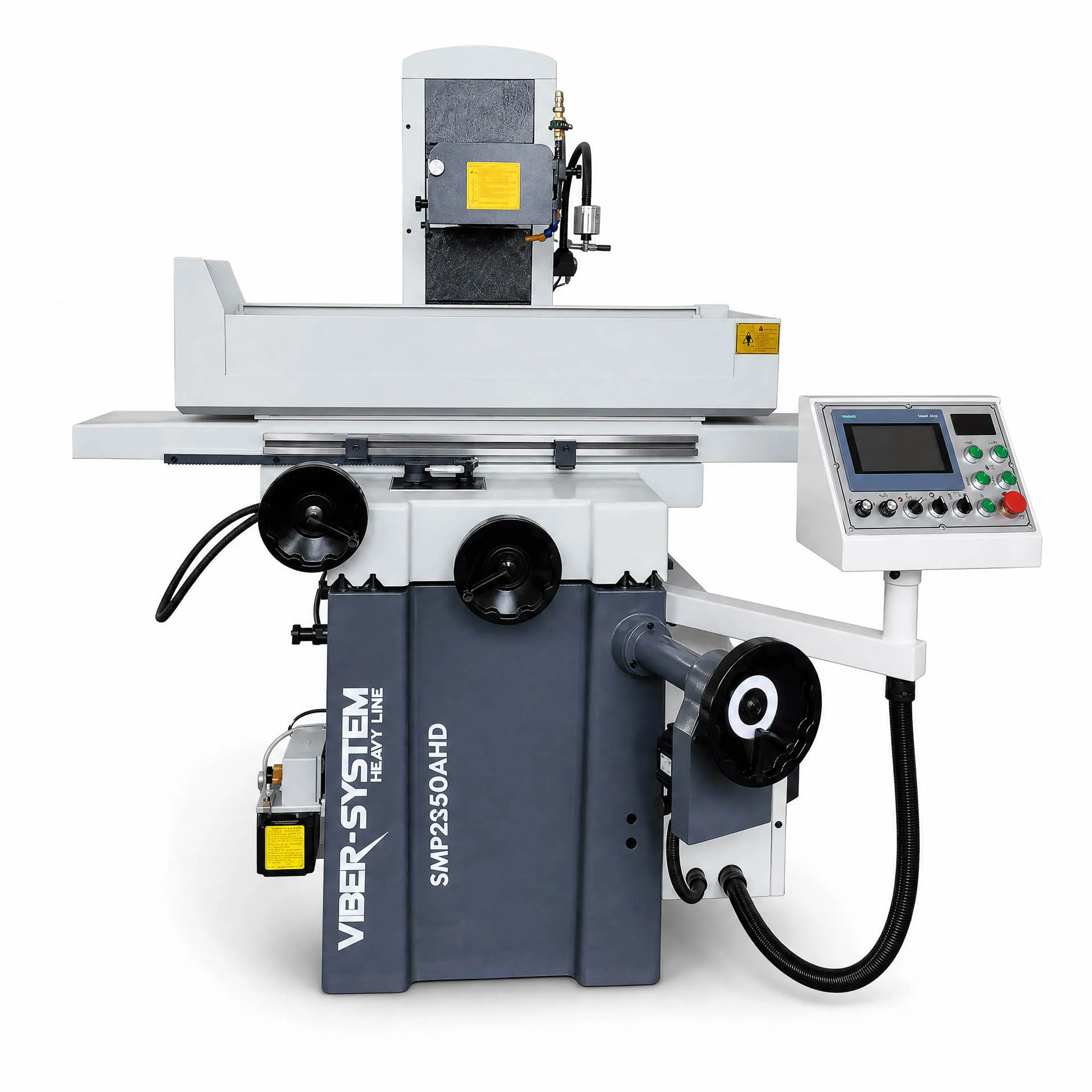

Automatyczna szlifierka magnetyczna do płaszczyzn VIBER-SYSTEM SMP2550AHD 250×500 mm
dostępny - mała ilość | ZAPYTAJ O RABAT: nr tel. 797 527 987
Opis
Automatyczna szlifierka magnetyczna do płaszczyzn VIBER-SYSTEM SMP2550AHD 250×500 mm
Nr artykułu: SMP2550AHD

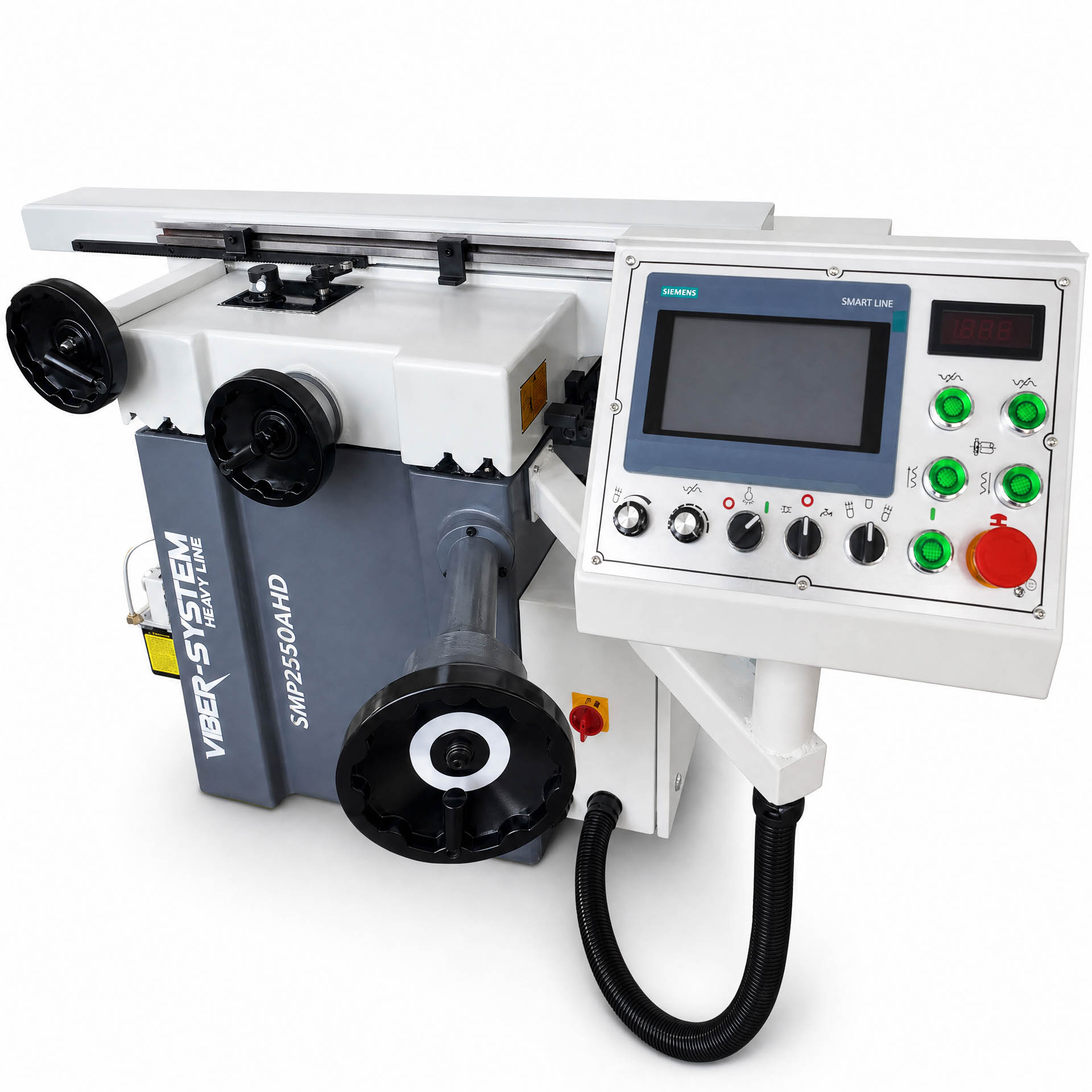

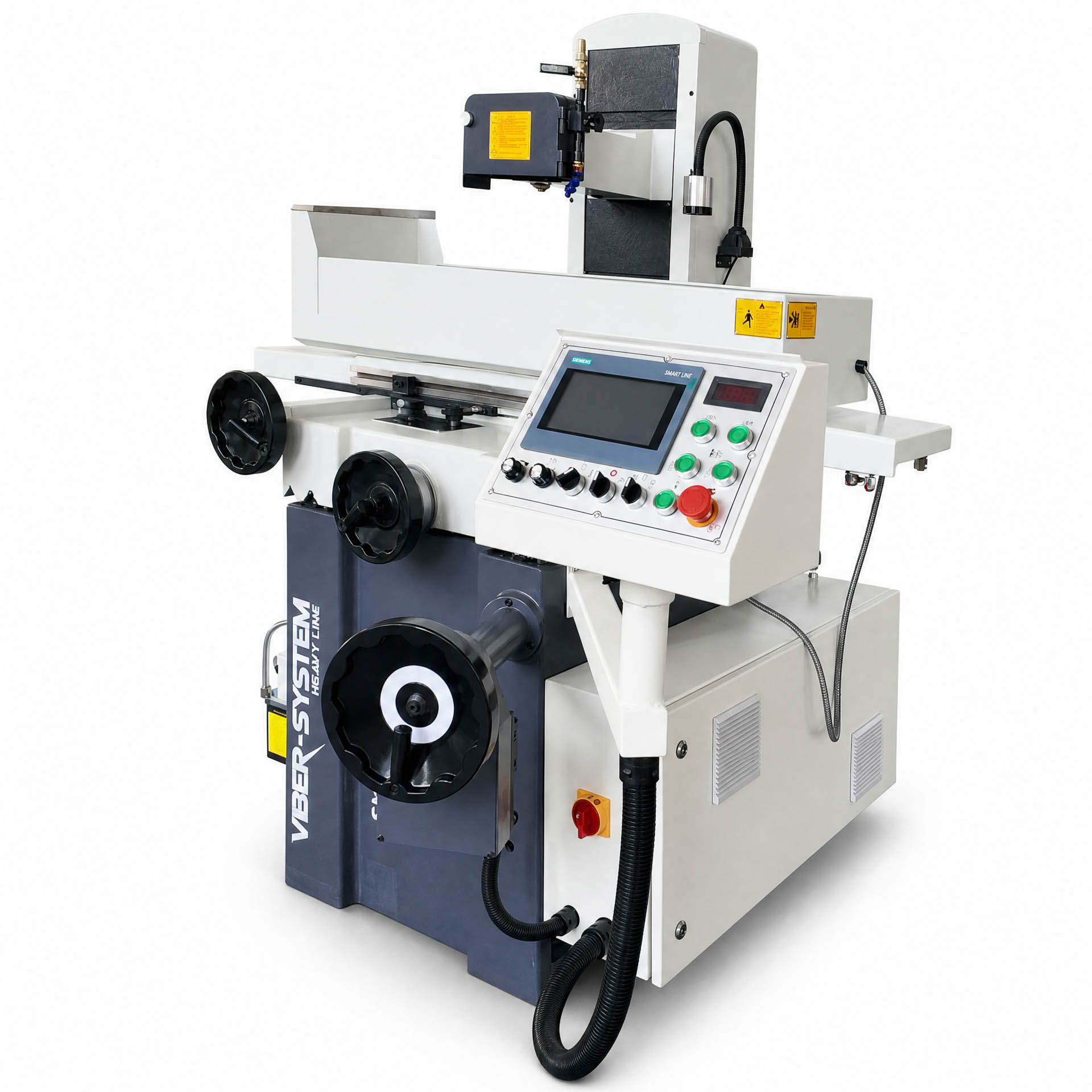

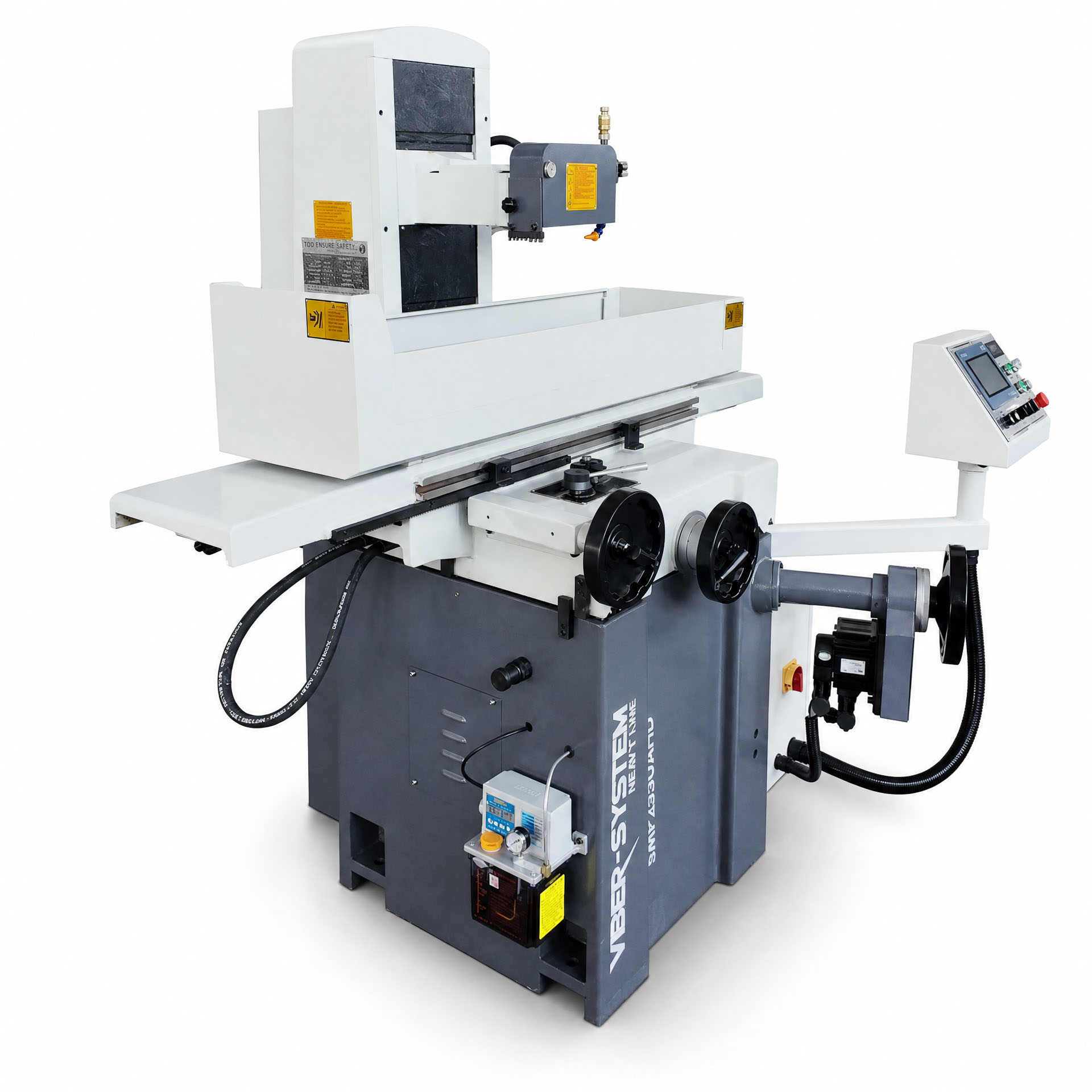

SMP2550AHD to automatyczna szlifierka magnetyczna do płaszczyzn z układem PLC, serwonapędem osi pionowej i stołem roboczym 250 × 500 mm. Maszyna przeznaczona jest do precyzyjnego szlifowania powierzchni płaskich, elementów form, części maszyn, detali narzędziowych oraz komponentów produkcyjnych. Dzięki automatycznemu posuwowi, hydraulicznemu przesuwowi stołu, uchwytowi magnetycznemu oraz stabilnej konstrukcji żeliwnej model SMP2550AHD sprawdzi się w zakładach produkcyjnych, narzędziowniach i warsztatach wymagających powtarzalnej obróbki metalu. Źródłowa karta opisuje wersję AHD jako odmianę z serwonapędem osi pionowej i sterowaniem PLC umożliwiającym automatyczne szlifowanie.
SMP2550AHD to automatyczna szlifierka magnetyczna do płaszczyzn, przeznaczona do precyzyjnego szlifowania powierzchni płaskich w metalu. Maszyna została wyposażona w stół roboczy 250 × 500 mm, uchwyt magnetyczny 250 × 500 mm, sterowanie PLC, serwonapęd osi pionowej oraz hydrauliczny przesuw wzdłużny stołu.
Model sprawdzi się w narzędziowniach, zakładach produkcyjnych, warsztatach utrzymania ruchu oraz firmach zajmujących się obróbką części maszyn, elementów form, płyt, baz, listew, prowadnic i detali wymagających równej, powtarzalnej powierzchni.
Cechy produktu:
- Automatyczne szlifowanie dzięki sterowaniu PLC.
- Stół roboczy 250 × 500 mm.
- Uchwyt magnetyczny 250 × 500 mm.
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 180 kg.
- Serwonapęd osi pionowej odpowiedzialny za precyzyjny automatyczny dosuw.
- Hydrauliczny przesuw wzdłużny stołu.
- Automatyczny posuw pionowy i poprzeczny.
- Prędkość stołu roboczego 7–23 m/min.
- Ściernica o wymiarze 200 × 20 × 31,75 mm.
- Moc silnika wrzeciona 2,2 kW.
- Moc całkowita maszyny 3,7 kW.
- Chropowatość powierzchni do Ra 0,63 µm.
- W zestawie: układ chłodziwa, separator magnetyczny, stacja hydrauliczna, smarowanie, uchwyt magnetyczny, sterownik PLC i ekran dotykowy.
Automatyczna praca i precyzyjne sterowanie
Szlifierka SMP2550AHD została zaprojektowana z myślą o powtarzalnej, dokładnej obróbce powierzchni płaskich. Sterowanie PLC umożliwia realizację automatycznego cyklu szlifowania, a serwonapęd osi pionowej pozwala na precyzyjne ustawienie dosuwu ściernicy.
Zakres automatycznego posuwu pionowego obejmuje wartości 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok, co pozwala dopasować parametry pracy do rodzaju materiału, wymaganej dokładności oraz oczekiwanej jakości wykończenia powierzchni.

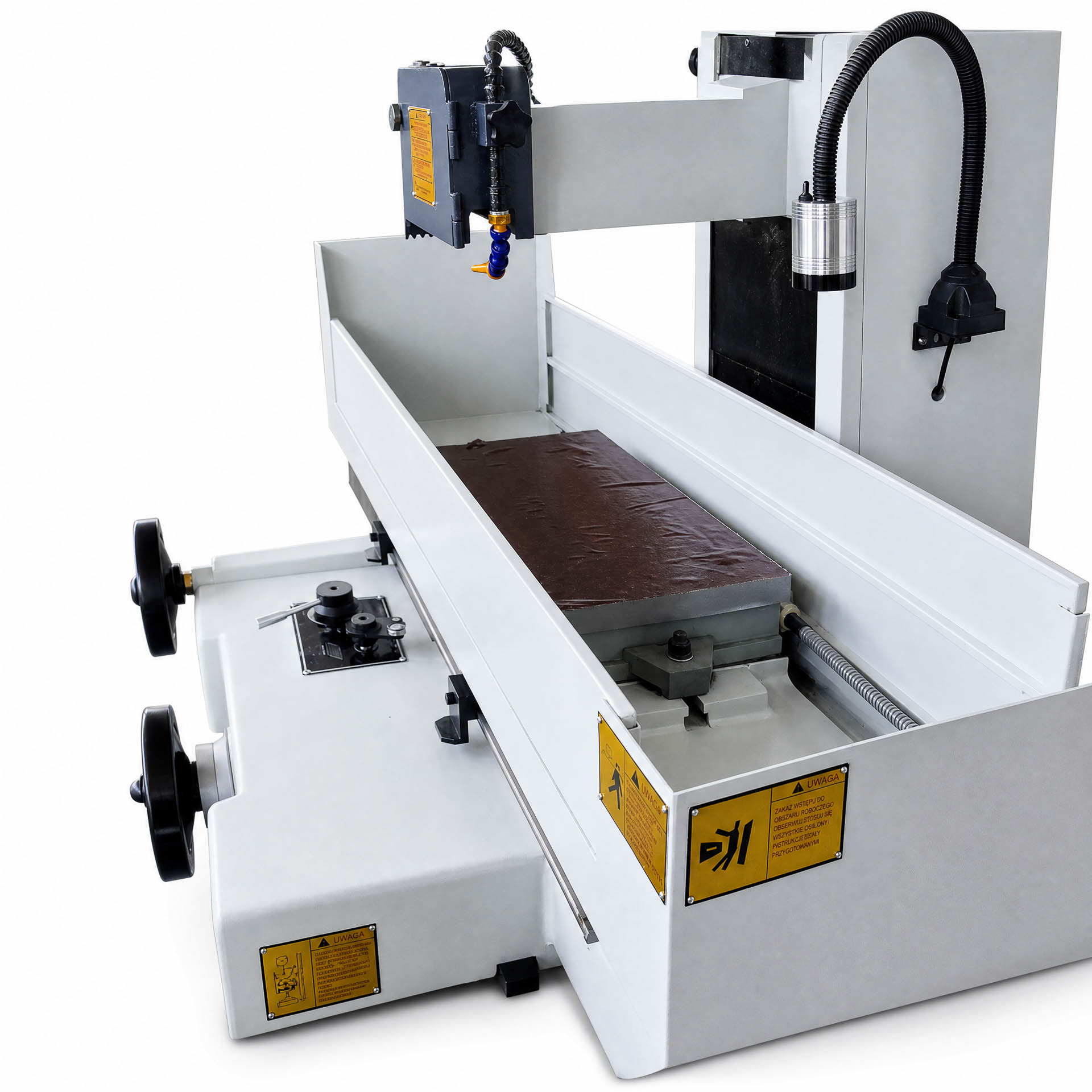

Hydrauliczny przesuw stołu i stabilna praca
Maszyna posiada hydrauliczny układ przesuwu wzdłużnego stołu, który zapewnia płynną i powtarzalną pracę podczas szlifowania. Prędkość stołu roboczego wynosi 7–23 m/min, co umożliwia dostosowanie tempa obróbki do konkretnego zadania.
Konstrukcja maszyny opiera się na sztywnej, wytrzymałej podstawie. Stabilna budowa, precyzyjna głowica szlifierska oraz odpowiednio prowadzony stół roboczy wspierają dokładność szlifowania i wysoką jakość wykończenia detalu.
Osprzęt zewnętrzny w zestawie
Wraz ze szlifierką SMP2550AHD dostarczany jest osprzęt zewnętrzny wspomagający pracę automatyczną, chłodzenie i filtrację. W skład zestawu wchodzi układ chłodziwa z separatorem magnetycznym oraz zewnętrzna stacja hydrauliczna.

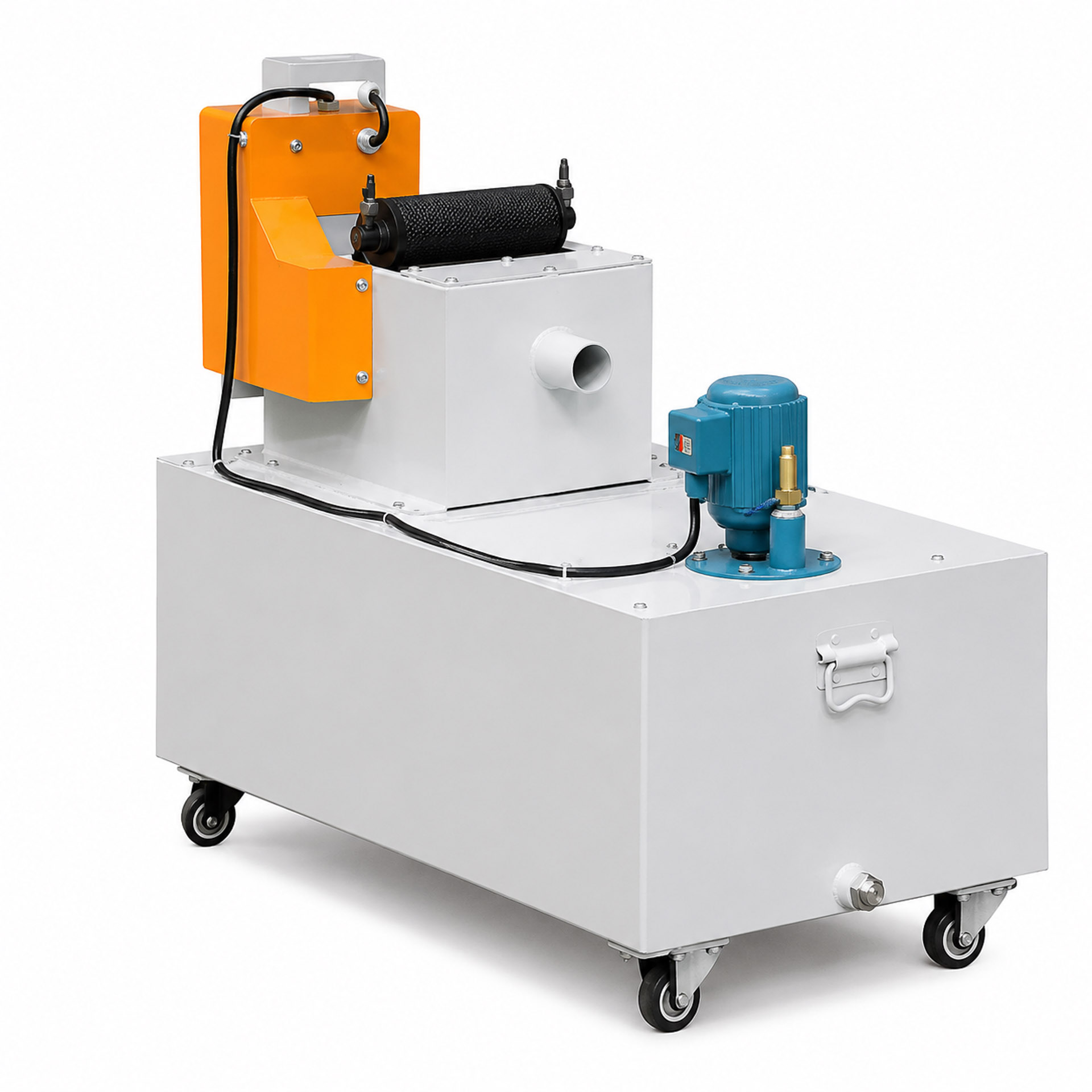

Układ chłodziwa z separatorem magnetycznym
Zewnętrzny układ chłodziwa odpowiada za podawanie cieczy chłodzącej do strefy szlifowania. Chłodziwo ogranicza nagrzewanie obrabianego detalu i ściernicy, pomaga wypłukiwać drobiny materiału oraz poprawia jakość obróbki powierzchni.
Separator magnetyczny służy do oddzielania drobin metalu i szlamu szlifierskiego z cieczy chłodzącej. Dzięki temu obieg chłodziwa pozostaje czystszy, a elementy układu są mniej narażone na zanieczyszczenia.
- Zewnętrzny zbiornik chłodziwa.
- Pompa chłodziwa.
- Separator magnetyczny do wychwytywania drobin metalu.
- Mobilna konstrukcja ułatwiająca ustawienie przy maszynie.

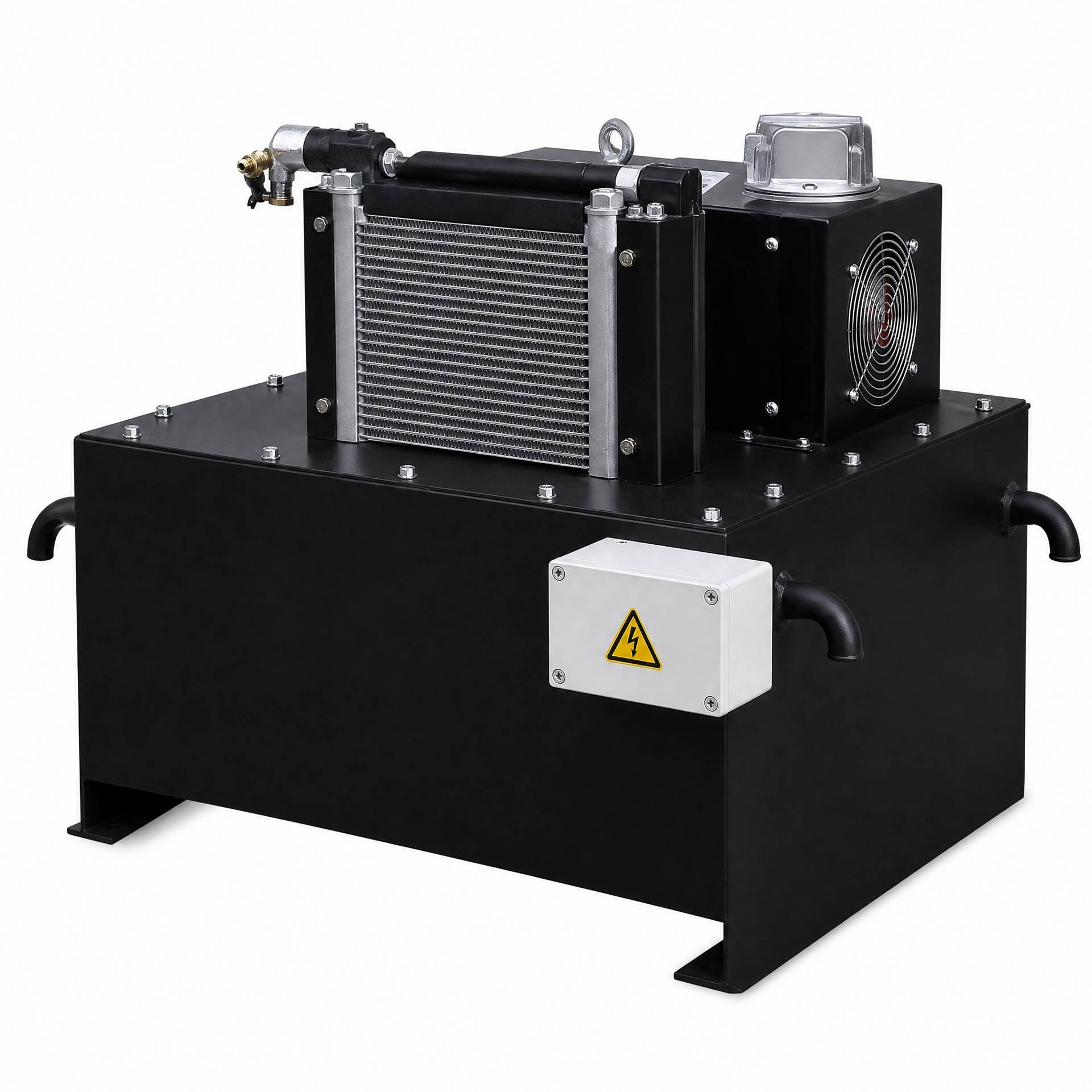

Zewnętrzna stacja hydrauliczna
Stacja hydrauliczna odpowiada za zasilanie hydraulicznego przesuwu stołu roboczego. Dzięki niej maszyna może pracować płynnie i powtarzalnie w cyklu automatycznym. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju oraz czynności serwisowe.
- Zbiornik oleju hydraulicznego.
- Pompa hydrauliczna.
- Chłodnica oleju z wentylatorem.
- Przewody i przyłącza hydrauliczne.
- Zasilanie hydraulicznego przesuwu stołu roboczego.

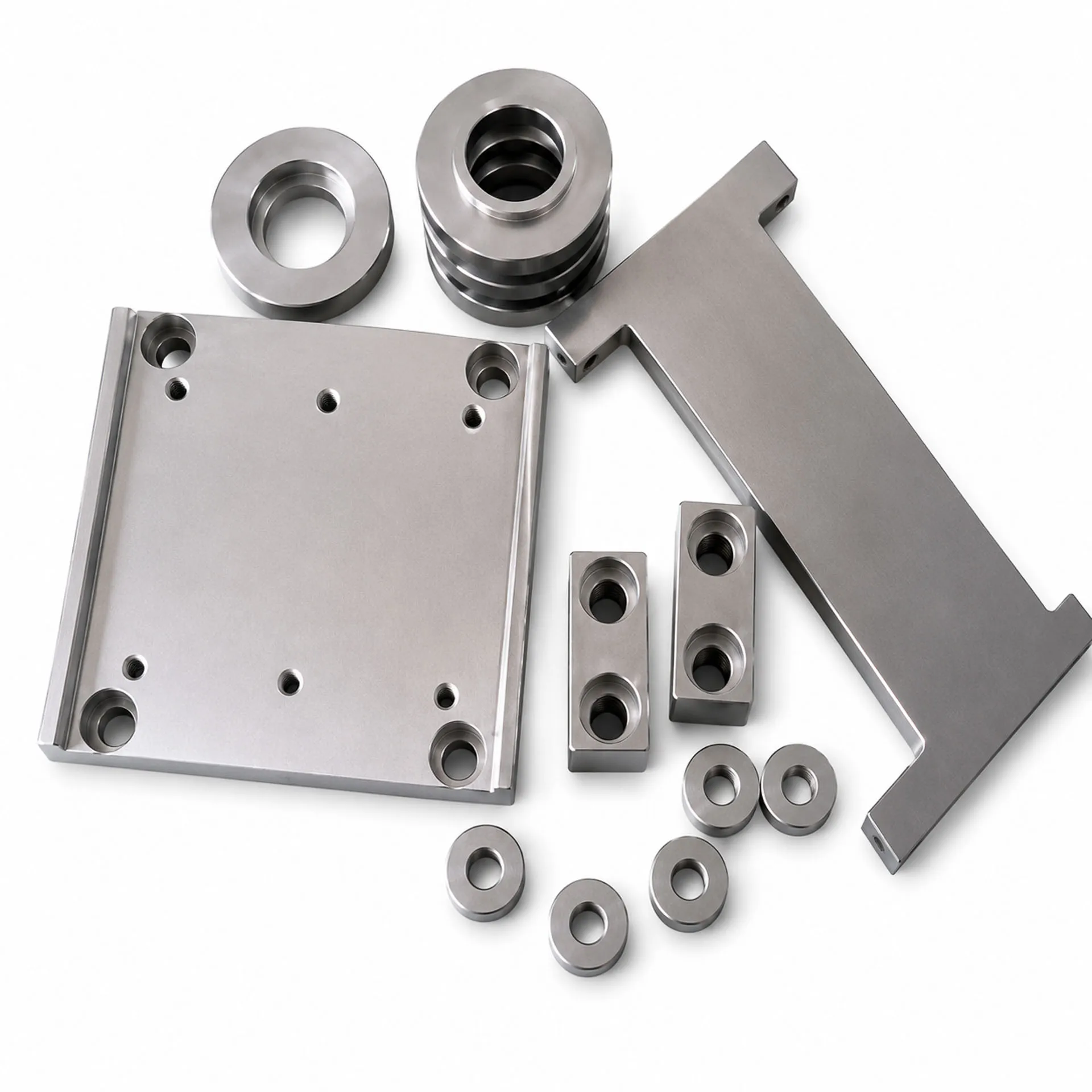

Zastosowanie:
SMP2550AHD sprawdzi się przy:

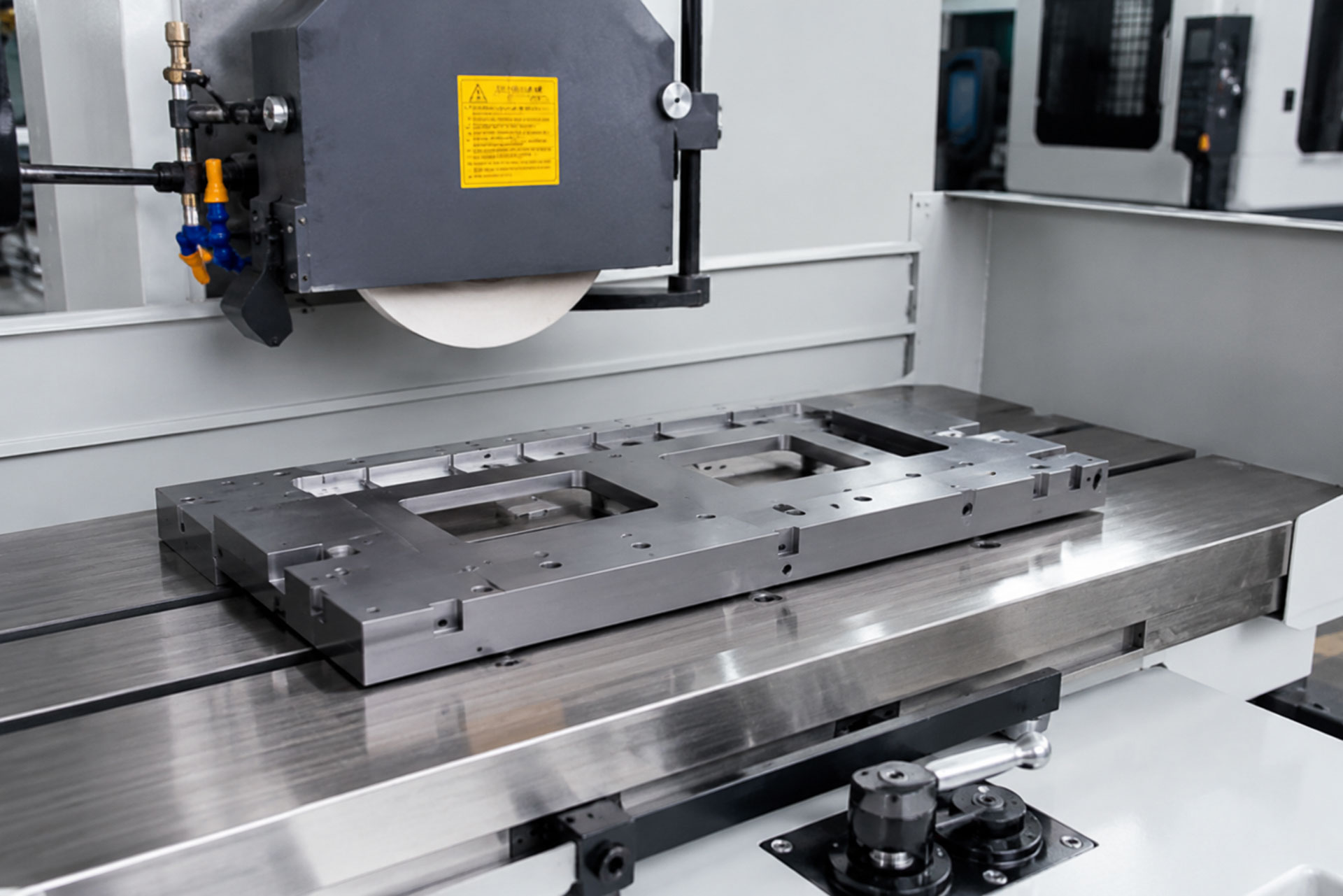

- szlifowaniu powierzchni płaskich,

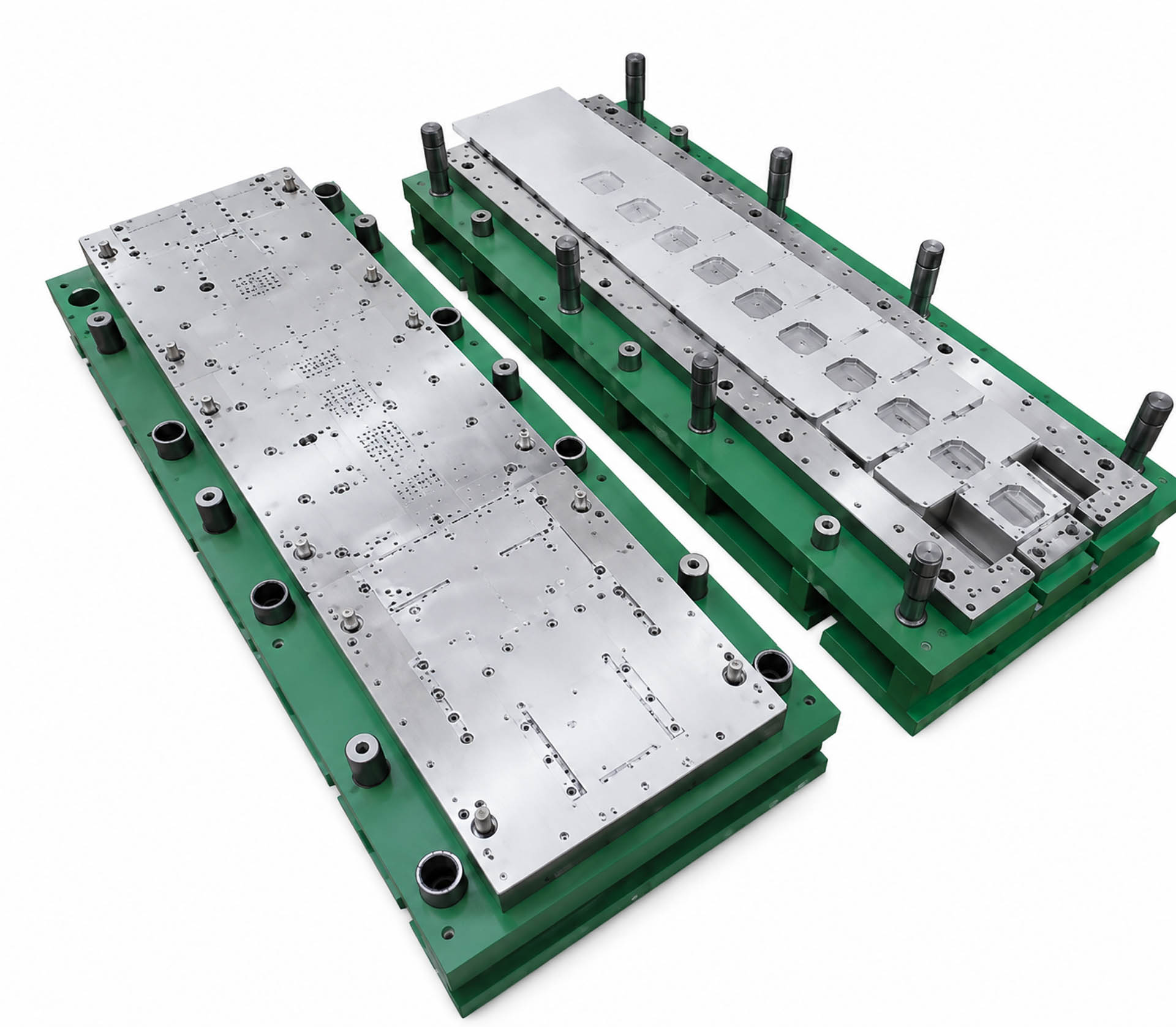

- obróbce elementów form,

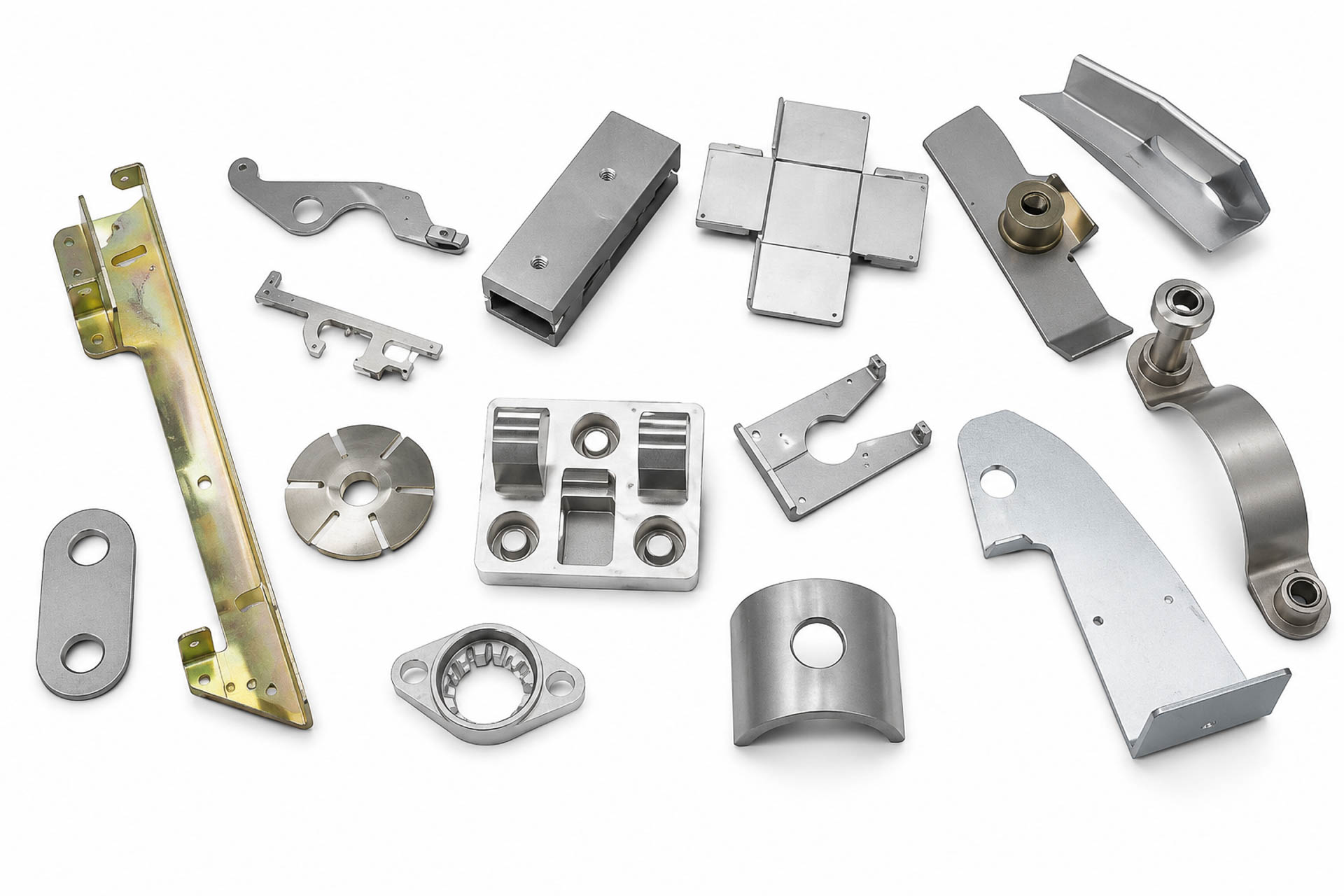

- szlifowaniu części maszyn,
- obróbce detali narzędziowych,

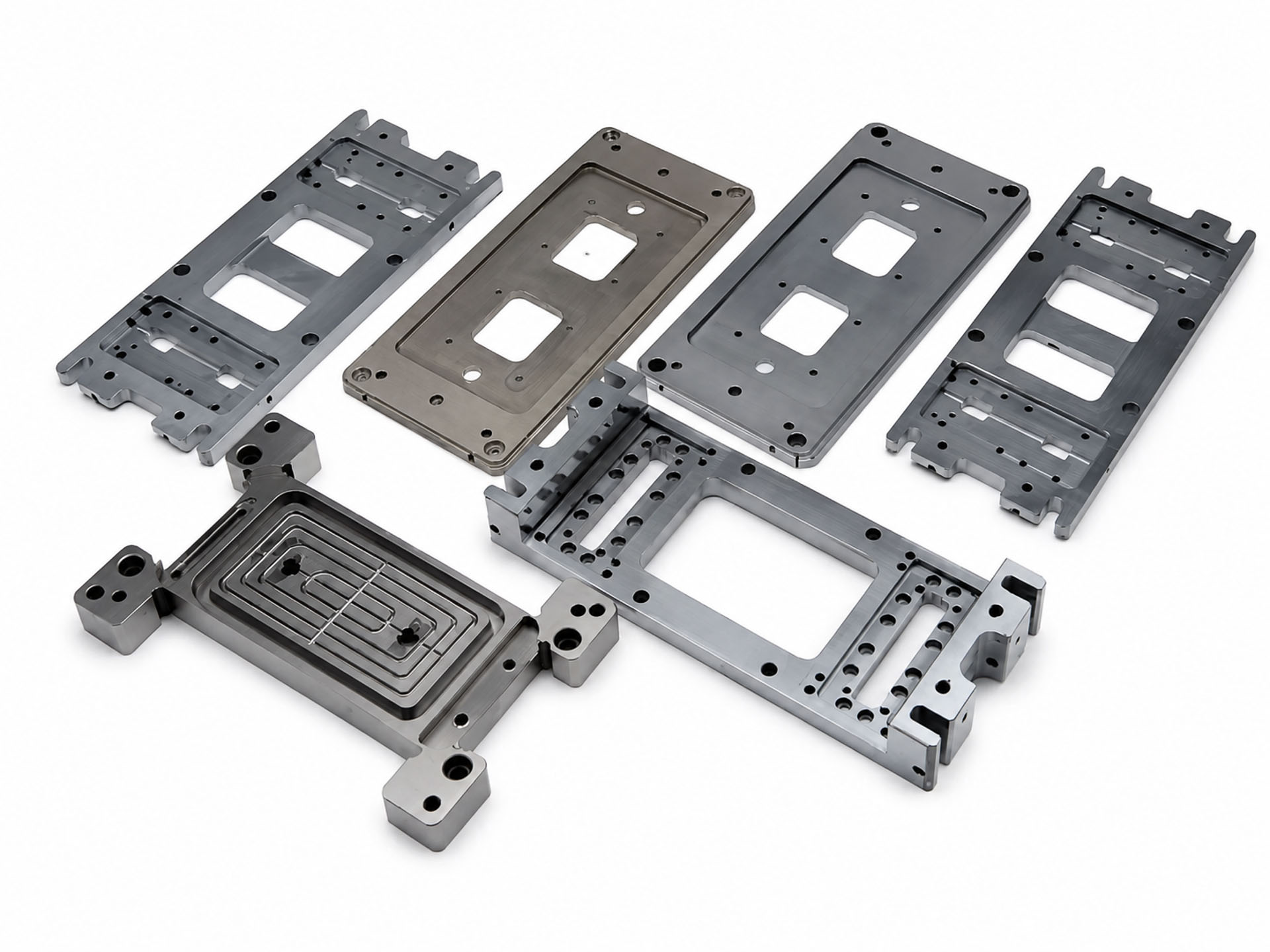

- wykańczaniu płyt, baz, listew i prowadnic,
- obróbce elementów motoryzacyjnych,
- produkcji małoseryjnej i seryjnej,
- pracach wymagających powtarzalności i automatycznego cyklu szlifowania.
Dlaczego warto wybrać SMP2550AHD?
SMP2550AHD łączy automatyczny cykl pracy, stabilne mocowanie detalu na uchwycie magnetycznym oraz kompletny osprzęt do chłodzenia i hydraulicznego przesuwu stołu. To rozwiązanie dla firm, które potrzebują większej powtarzalności niż w prostych szlifierkach ręcznych, ale nadal oczekują praktycznej, kompaktowej maszyny do codziennej obróbki powierzchni płaskich.
Dane techniczne:
- Model: SMP2550AHD
- Typ maszyny: Automatyczna szlifierka magnetyczna do płaszczyzn
- Sterowanie: PLC

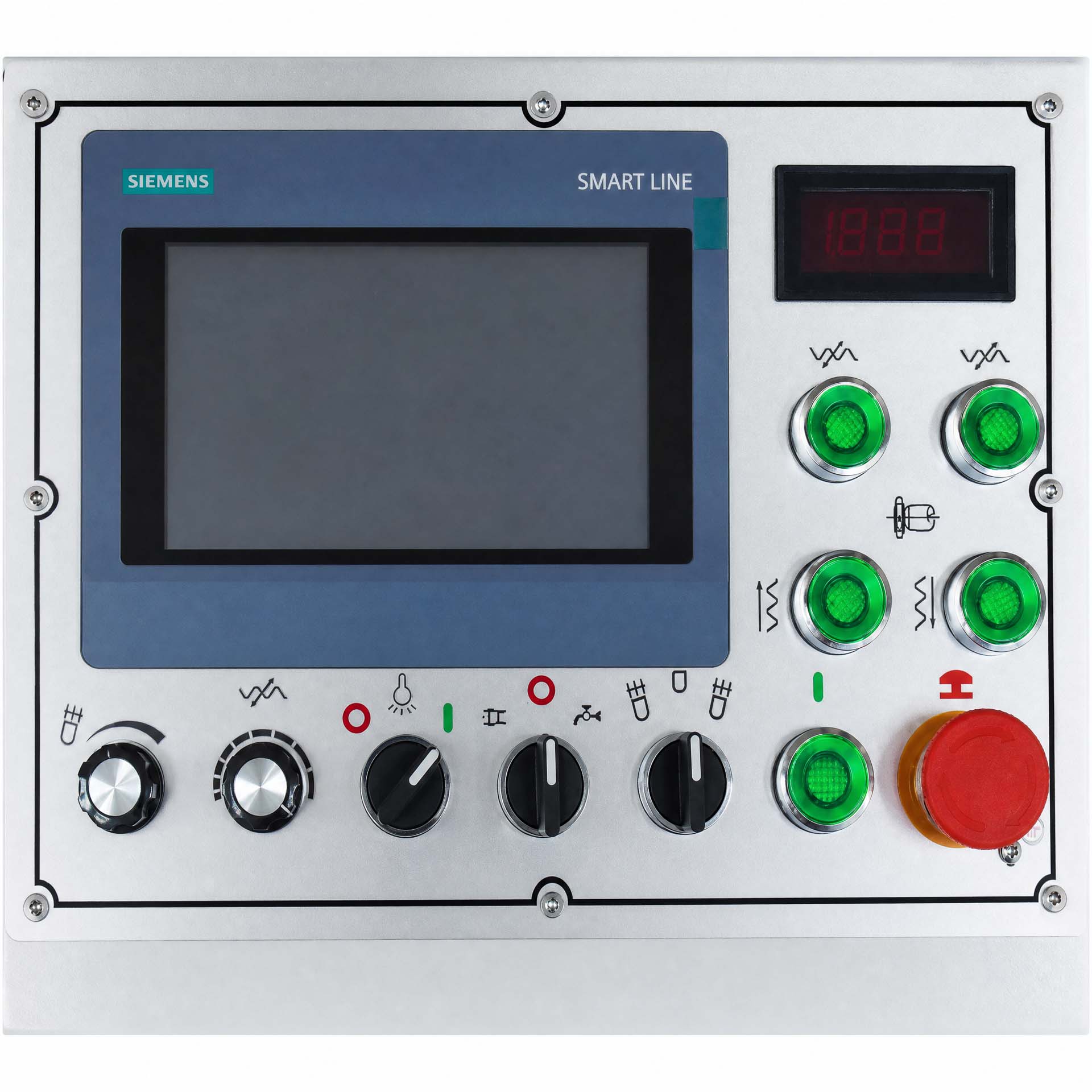

- Panel operatorski; Ekran dotykowy
- Wymiar stołu roboczego: 250 × 500 mm
- Wymiar uchwytu magnetycznego: 250 × 500 mm
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 180 kg
- Odległość osi wrzeciona od stołu: 450 mm
- Wymiar ściernicy: 200 × 20 × 31,75 mm
- Prędkość wrzeciona: 2850 obr./min
- Prędkość stołu roboczego: 7–23 m/min
- Automatyczny posuw pionowy: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
- Szybki posuw pionowy: 460 mm/min
- Posuw poprzeczny na działkę pokrętła: 0,02 mm
- Automatyczny posuw poprzeczny: 0,1–8 mm/min
- Szybki posuw poprzeczny: 990 mm/min
- Moc silnika wrzeciona: 2,2 kW
- Moc silnika hydraulicznego: 0,75 kW
- Moc silnika chłodziwa: 0,04 kW
- Moc serwomotoru osi pionowej: 0,5 kW
- Moc silnika posuwu poprzecznego: 0,04 kW
- Moc całkowita: 3,7 kW
- Chropowatość powierzchni: Ra 0,63 µm
- Sterowanie: Automatyczne
Wyposażenie podstawowe:
- Układ chłodziwa ze zbiornikiem i pompą.
- Separator magnetyczny chłodziwa.
- Zewnętrzna stacja hydrauliczna.
- Chłodnica oleju hydraulicznego z wentylatorem.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak / przyrząd do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Ekran dotykowy.
- Instrukcja obsługi.
